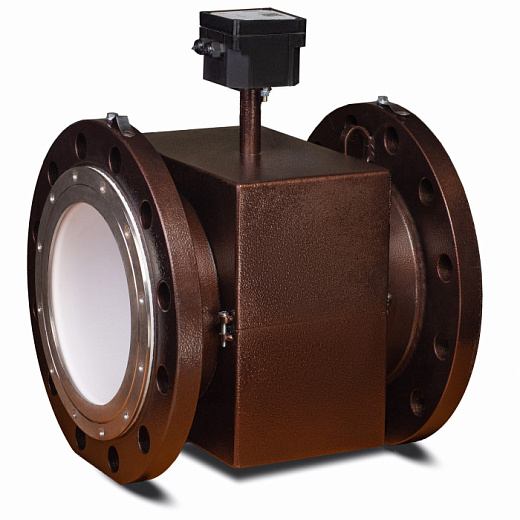

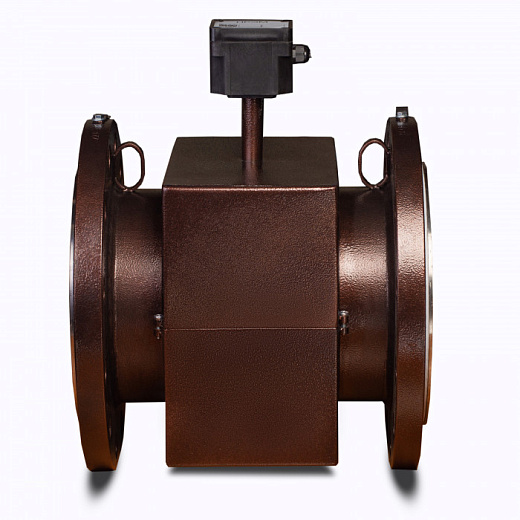

Расходомер ПРЭМ 200
Расходомер электромагнитный ПРЭМ Ду200 используется для коммерческого учета тепловой энергии, горячей и холодной воды.
Исполнение: фланец
Модификации ПРЭМ 200
Исполнение Фланец
| Наименование | Артикул | |
|---|---|---|
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/-/25/НЖ/IP65/24/D | 84529 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/T/F Кл. C1 | 98692 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/-/25/НЖ/IP65/24/B1 | 97216 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/-/25/НЖ/IP65/24/A1 | 95816 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/T/F Кл. D | 95981 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/R/F Кл. D IP68 | 96040 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L2/-/F Кл. C1 | 95225 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/-/25/НЖ/IP68/24/B1 | 95054 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/-/25/НЖ/IP65/24/C1 | 93153 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/-/25/НЖ/IP65/24/A | 94000 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L2/T/F Кл. D | 94108 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/-/F Кл. B1(Д) | 92793 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/T/F Кл. D (Д) | 92890 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/T/F Кл. D IP68 Qmax2 нерж. | 102363 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/T/25/НЖ/IP65/24/B1 | 101771 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/-/25/НЖ/IP68/24/A | 100939 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L2/-/F Кл. B1 Qmax2 | 101364 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/-/F Кл. D титан | 100209 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L2/R/F Кл. D титан | 100258 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/R/F Кл. C1 | 102634 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ2 L0/TR/25/НЖ/IP68/24/D | 103163 | |
| Преобразователь расхода электромагнитный ПРЭМ-200 ГФ L0/T/F Кл. D ХВС | 100043 |
Функциональные возможности
Расходомеры ПРЭМ-100 предназначены для точного измерения расхода теплоносителя и воды в системах теплоснабжения, водоснабжения и коммерческого учета энергоресурсов. Конструктивное исполнение и функциональные возможности прибора обеспечивают стабильную работу в инженерных сетях среднего и крупного масштаба, а также корректные измерения при переменных гидравлических режимах.
- Диапазон условных диаметров (Ду) для фланцевого и сэндвич-исполнения — от 15 до 300 мм;
- Шесть метрологических классов с различными динамическими диапазонами: A, A1, B1, C1, D, E;
- Импульсные выходы с несколькими режимами работы (реверсивный с учетом направления потока, компаратор, индикатор ошибки измерения), настраиваемыми при заказе. Базовый режим — реверсивный;
- Исполнение под рабочее давление измеряемой среды: 1,6 или 2,5 МПа (для фланцевых моделей Ду 200–300 стандартно — 2,5 МПа);
- Варианты питания электромагнитного расходомера: 12 или 24 В (для фланцевых исполнений Ду 200–300 используется только 24 В);
- Поддержка расширенной конфигурации выходных сигналов для интеграции в автоматизированные системы учета и диспетчеризации;
- Повышенная устойчивость к нестабильным гидравлическим режимам в сетях с переменной нагрузкой и протяженной инфраструктурой.
Расходомер ПРЭМ-100 обеспечивает надежную и стабильную работу в системах учета с повышенными требованиями к точности и интеграции в современные автоматизированные комплексы.
Выходные сигналы
- Два импульсных сигнала, формируемые дискретным изменением сопротивления выходной цепи при прохождении заданного объёма среды через преобразователь (в прямом или обратном направлении) либо при возникновении диагностируемого события;
- Токовый сигнал в диапазоне (4–20) мА, пропорциональный измеренному расходу;
- Цифровой сигнал (RS-485) с данными об измерениях и результатах диагностики.
Уровень защиты от несанкционированного вмешательства
- Аппаратная блокировка изменения калибровочных коэффициентов;
- Ограничение доступа к настройкам параметров;
- Значение веса импульса задаётся по умолчанию или при заказе.
Характеристики
| Параметр | Значение |
|---|---|
| Шесть классов с динамическими диапазонами | A- 1:1000; A1- 1:500; B1-1:450; C1-1:250; D-1:150; E-1:100 |
| Рабочее давление измеряемой среды, МПа | 2,5; 1,6 |
| Гидравлическая прочность, МПа | 4 |
| Удельная электропроводность, См/м | от 10-5 до 10 |
| Температура измеряемой среды, °С | от 0 до 150 |
| Степень защиты корпуса | IP65; IP68 |
| Напряжение питания, В | 24 |
| Потребляемая мощность, не более, ВА | 5 |
| Материал электродов | нержавеющая сталь 12Х18Н10Т (титан, хастеллой, тантал — по заказу) |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, час | 100 000 |
| Гарантийный срок, год | 4 |
| Дополнительные опции, интерфейс | RS-485 или токовый выход (4-20мА) |
| Межповерочный интервал | 4 |
Расшифровка названия ПРЭМ
