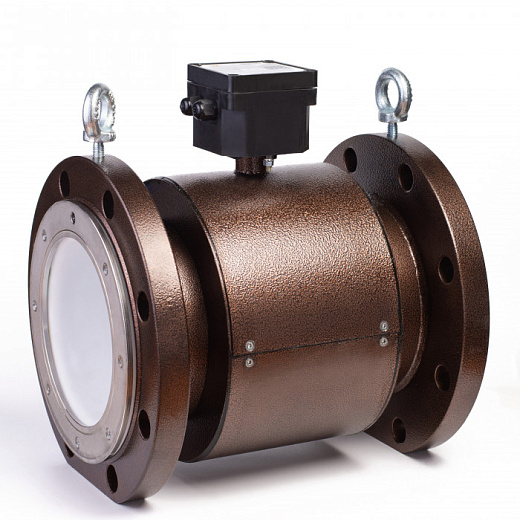

Расходомер ПРЭМ 150
Документация
Программное обеспечение
Цена
Консультация и заказ
Расходомер электромагнитный ПРЭМ Ду150 используется для коммерческого учета тепловой энергии, горячей и холодной воды.
Исполнение: фланец, сэндвич.
Цена: от 135 000 ₽
(точный расчет цены с учетом требуемых параметров и комплектации предоставляется по заявке)
Основные характеристики
Рабочее давление измеряемой среды, МПа
1,6 ; 2,5
Гидравлическая прочность, МПа
4
Удельная электропроводность, См/м
от 10⁻⁵ до 10
Температура измеряемой среды, °С
от 0 до 150
Степень защиты корпуса
IP65 ; IP68
Напряжение питания, В
12 ; 24
Модификации ПРЭМ 150
Исполнение Фланец
| Наименование | Артикул | |
|---|---|---|
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP65/12/D | 10428 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP65/12/C1 | 10427 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP65/12/B1 | 10426 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/F Кл. D IP68 | 81836 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L2/T/F Кл. C1 | 10451 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/T/F Кл. C1 | 10245 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP68/12/A | 98055 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP65/12/A Qmax2 | 95118 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP65/12/A1 | 95120 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP65/12/A1 Qmax2 | 95122 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP68/12/A1 | 93775 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L2/-/F Кл. C1 | 10437 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/R/F Кл. C1 | 10239 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP65/12/C1 Qmax2 | 10870 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L2/R/F Кл. D | 10444 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/R/F Кл. B1 | 10238 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/T/F Кл. D | 10243 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L2/T/F Кл. D | 10452 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L2/T/16/НЖ/IP65/12/B1 | 10450 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L2/-/F Кл. D | 10438 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L2/R/F Кл. C1 | 10443 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/T/F Кл. B1 | 10244 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L2/R/F Кл. B1 | 10848 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L2/-/F Кл. D 24В | 97107 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/R/F Кл. B1 IP68 | 99947 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L2/R/F Кл. D ХВС | 99986 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L2/-/F Кл. B1 24В | 100008 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L2/R/F Кл. B1 24В | 99969 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP65/12/A | 83271 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP65/12/A Qmax2 | 95118 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP65/12/A1 | 95120 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP65/12/A1 Qmax2 | 95122 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP65/12/C1 Qmax2 | 10870 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP68/12/A | 98055 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP68/12/A1 | 93775 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/25/НЖ/IP68/24/D | 102990 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/T/16/НЖ/IP68/24/D | 102499 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/16/НЖ/IP65/12/A | 83271 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/R/F Кл. C1 IP68 | 101755 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/F Кл. D нерж. IP68 | 101927 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/25/НЖ/IP65/12/D | 101565 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L2/T/F Кл. D 2,5 МПа | 100914 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/F Кл. D ХВС | 100391 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/R/F Кл. B1 24В | 100405 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/T/F Кл. E 24В IP68 | 96990 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/25/НЖ/IP68/12/D | 102572 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ L0/-/25/НЖ/IP68/24/D | 102990 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ2 L0/TR/16/НЖ/IP68/12/D | 103160 | |
| Преобразователь расхода электромагнитный ПРЭМ-150 ГФ2 L0/TR/16/НЖ/IP68/24/D | 103175 |
Функциональные возможности
- Наибольший диапазон типоразмеров Ду среди отечественных расходомеров с фланцевым и сэндвич-исполнением — от 15 до 300 мм;
- Шесть классов точности с разными динамическими диапазонами: A, A1, B1, C1, D, E;
- Числоимпульсные выходы поддерживают несколько режимов (реверсивный, измерение прямого потока, измерение обратного потока, индикация ошибки измерения, компараторы порогов: чувствительности, превышения, занижения, по модулю), которые задаются при заказе. По умолчанию используется реверсивный режим;
- Выбор исполнения в зависимости от рабочего давления среды: 1,6 или 2,5 МПа (для ПРЭМ фланцевого типа Ду 200, 250, 300 по умолчанию — 2,5 МПа);
- Возможность выбора питания электромагнитного расходомера: 12 или 24 В (для ПРЭМ фланцевого исполнения Ду 200, 250, 300 — только 24 В).
Расходомеры ПРЭМ-150 предназначены для высокоточного измерения расхода теплоносителя и воды в системах теплоснабжения, водоснабжения и коммерческого учета энергоресурсов. Прибор рассчитан на эксплуатацию в магистральных и распределительных сетях, где требуется повышенная надежность измерений и устойчивость к изменяющимся гидравлическим нагрузкам.
- Широкий диапазон условных диаметров (Ду) для фланцевого и сэндвич-исполнения — от 15 до 300 мм;
- Шесть метрологических классов с различными динамическими диапазонами: A, A1, B1, C1, D, E;
- Импульсные выходы с несколькими режимами работы (реверсивный с учетом направления потока, компаратор, индикатор ошибки измерения), настраиваемыми при заказе. Базовая конфигурация — реверсивный режим;
- Исполнение под рабочее давление измеряемой среды: 1,6 или 2,5 МПа (для фланцевых моделей Ду 200–300 стандартно — 2,5 МПа);
- Варианты питания электромагнитного расходомера: 12 или 24 В (для фланцевых исполнений Ду 200–300 применяется только 24 В);
- Повышенная устойчивость к гидравлическим колебаниям и нестабильным режимам потока в протяжённых сетях;
- Расширенные возможности интеграции в автоматизированные системы учета и диспетчеризации объектов ЖКХ и промышленности;
- Оптимизированная конструкция для работы в условиях повышенной нагрузки и длительной непрерывной эксплуатации.
ПРЭМ-150 обеспечивает стабильность измерений и надежную работу в крупных инженерных системах с высокими требованиями к точности и непрерывности учета.
Выходные сигналы
- Два импульсных сигнала, формируемые дискретным изменением сопротивления выходной цепи при прохождении заданного объёма среды через преобразователь (в прямом или обратном направлении) либо при возникновении диагностируемого события;
- Токовый сигнал в диапазоне (4–20) мА, пропорциональный измеренному расходу;
- Цифровой сигнал (RS-485) с данными об измерениях и результатах диагностики.
Уровень защиты от несанкционированного вмешательства
- Аппаратная блокировка изменения калибровочных коэффициентов;
- Ограничение доступа к настройкам параметров;
- Значение веса импульса задаётся по умолчанию или при заказе.
Характеристики
| Параметр | Значение |
|---|---|
| Шесть классов с динамическими диапазонами | A- 1:1000; A1- 1:500; B1-1:450; C1-1:250; D-1:150; E-1:100 |
| Рабочее давление измеряемой среды, МПа | 1,6; 2,5 |
| Гидравлическая прочность, МПа | 4 |
| Удельная электропроводность, См/м | от 10-5 до 10 |
| Температура измеряемой среды, °С | от 0 до 150 |
| Степень защиты корпуса | IP65; IP68 |
| Напряжение питания, В | 12; 24 |
| Потребляемая мощность, не более, ВА | 5 |
| Материал электродов | нержавеющая сталь 12Х18Н10Т (титан, хастеллой, тантал — по заказу) |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, час | 100 000 |
| Гарантийный срок, год | 4 |
| Дополнительные опции, интерфейс | RS-485 или токовый выход (4-20мА) |
Расшифровка названия ПРЭМ
Документация на преобразователь ПРЭМ
Руководство по эксплуатации на преобразователи расхода ПРЭМ 2026.pdf (pdf , 10.06 Мб)
Свидетельство об утверждении типа СИ на ПРЭМ.pdf (pdf , 0.51 Мб)
Описание типа средств измерений ПРЭМ.pdf (pdf , 0.73 Мб)
Листовка расходомер электромагнитный ПРЭМ (pdf , 0.91 Мб)
Листовка ПРЭМ промышленного исполнения.pdf (pdf , 2.02 Мб)
Программное обеспечение
Pult01 - для контроля параметров настройки расхода ПРЭМ.rar (rar , 0.80 Мб)
Pult01 архив - для чтения содержимого архива событий с версией ПО не менее 21.rar (rar , 0.91 Мб)
Цены на преобрзователь расхода ПРЭМ
