Расходомер ПРЭМ

Преобразователи расхода электромагнитные ПРЭМ предназначены для преобразования объемного расхода и объема электропроводных жидкостей в их показания, регистрации и представления результатов измерений на внешние устройства. Служат для контроля и учета объемного расхода и объема жидкостей на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Основные характеристики

Рабочее давление измеряемой среды, МПа 1,6 ; 2,5

Гидравлическая прочность, МПа 4

Удельная электропроводность, См/м от 10⁻⁵ до 10

Температура измеряемой среды, °С от 0 до 150

Степень защиты корпуса IP65 ; IP68

Напряжение питания, В 12 ; 24

Добро пожаловать на страницу преобразователей расхода ПРЭМ от компании "Теплоком-Сервис Москва". Здесь вы найдете полное описание моделей, их технические характеристики и сферы применения. ПРЭМ позволяют точно измерять расход воды и других электропроводящих жидкостей в системах отопления, водоснабжения и промышленности.

Мы предлагаем:

• Возможность купить ПРЭМ напрямую с гарантией качества и проверенной комплектацией;
• Выгодные цены;
• Профессиональные консультации по подбору модели под ваш объект;
• Сервисное сопровождение, монтаж и пусконаладка оборудования;
• Быстрая доставка по Москве и в регионы.

Выбирая ПРЭМ от "Теплоком-Сервис Москва", вы получаете надежное и экономичное решение для автоматизации учета расхода теплоносителя, экономии ресурсов и контроля систем на любом объекте.

Преобразователь ПРЭМ: назначение и область применения

Преобразователи расхода электромагнитные - ПРЭМ предназначены для преобразования объемного расхода и объема электропроводных жидкостей в их показания, регистрации и представления результатов измерений на внешние устройства.

Преобразователи могут быть применены для контроля и учета, в том числе при учетно-расчетных операциях, объемного расхода и объема жидкостей на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Счетчик ПРЭМ, в зависимости от исполнения, обеспечивает следующие функциональные возможности:

• Представление измерительной информации и результатов диагностики на внешние устройства посредством унифицированных выходных сигналов;
• Индикацию измерительной и сервисной информации посредством встроенного в электронный блок табло (опция по заказу);
• Архивирование измерительной (сервисной) информации и результатов диагностики;
• Регистрацию изменений настроечных параметров и калибровочных коэффициентов в фискальном архиве.

Преобразователи ПРЭМ имеют различные конструктивные исполнения, определяющие способы монтажа на трубопроводе.

Исполнение «сэндвич» без защиты футеровки

Исполнение «сэндвич» с защитой футеровки

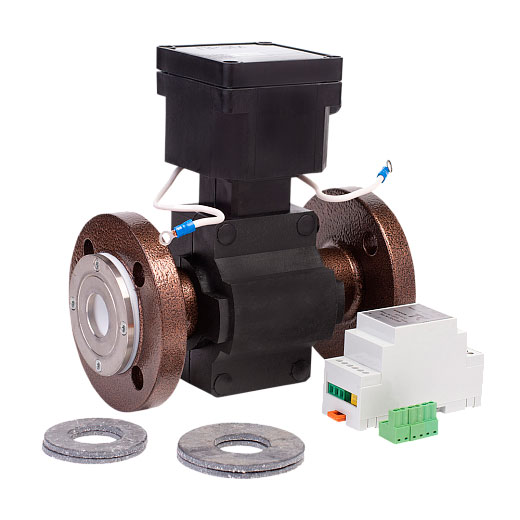

Фланцевое исполнение

Преобразователь ПРЭМ может иметь следующие выходные сигналы:

• Один или два импульсных сигнала, формируемых дискретным изменением сопротивления выходной цепи при прохождении через преобразователь (в одном или в двух направлениях потока) заданного объема измеряемой среды или при наличии диагностируемого события;
• Токовый сигнал в диапазоне изменения тока (4-20) мА, пропорциональный измеренному расходу;
• Цифровой сигнал (интерфейс RS-232, RS-485), несущий информацию о результатах измерений и диагностики.

Подключение внешних приборов к преобразователю производится с помощью кабельных линий связи. Ввод кабелей в ЭБ осуществляется через герметизированные вводы PG7, рассчитанные на кабели диаметром от 3 до 6.5 мм. При этом нижний гермоввод применяется для подключения блока питания, а верхний – сигнальных линий.

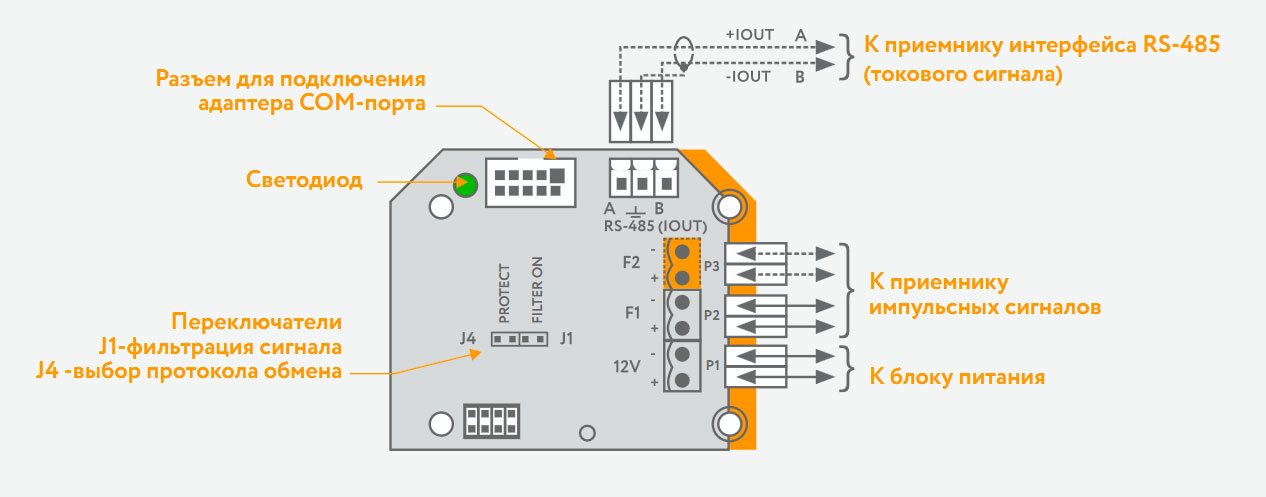

Внешний вид платы блока электронного преобразователя P542_1352.

ПРЭМ имеют исполнения, отличающиеся:

• Диаметром условного прохода;
• Классом, определяющим диапазон преобразования расхода, в котором нормирована погрешность измерений;
• Наличием/отсутствием электронного блока с табло;
• Конструктивным исполнением: присоединение фланцевое, типа «сэндвич».

Преобразователи, независимо от их исполнения, имеют импульсный выход. Наличие других выходных сигналов определяются при их заказе (заполняется карта заказа).

Вы можете подобрать подходящий вам типоразмер, комплектацию и купить ПРЭМ - цена производителя и с гаранитей.

Технические характеристики ПРЭМ

Метрологические характеристики

Диаметры условных проходов (Ду) преобразователей и соответствующие им максимальные значения Ma (Q_maх), не зависимо от направления потока измеряемой среды, соответствуют значениям, приведенным в таблице 1.

Таблица 1

Переходные (Q1, Q2) и минимальные (Qmin) значения расходов, в зависимости от класса преобразователя и направления потока измеряемой среды, определяются из соотношений, приведенных в таблице 2.

Таблица 2

Преобразователь ПРЭМ достаточно точный прибор - пределы допускаемой относительной погрешности при преобразовании расхода и объема в импульсный и цифровой сигналы, а также при представлении измеряемых величин посредством табло, в зависимости от диапазона измерений, соответствуют значениям, указанным в таблице 3.

Таблица 3

В зависимости от комплектации, цена на ПРЭМ будет меняться. В разделе "Прайс-листы" вы можете ознакомиться со стоимостью этих изделий на данный момент.

Поверка производится 1 раз в 4 года в соответствии с методикой поверки.

Особенности расходомеров ПРЭМ

Преобразователи всех исполнений хранят накопленные значения объема и времени наработки.

Преобразователи при значении расхода менее порога чувствительности обеспечивают:

• обнуление показаний расхода, представляемых на табло или посредством интерфейсов;
• отсутствие выходных импульсов;
• соответствие выходного тока значению, равному 4 мА.

Преобразователи с помощью интерфейса обеспечивают:

• вывод измерительной информации на внешнее устройство;
• возможность работы нескольких преобразователей в сети (по RS?485).

Преобразователи при отсутствии напряжения питания:

• сохраняют накопленные значения объема и времени наработки;
• прекращают измерение времени наработки. Дискретность регистрации времени наработки составляет 1 мин.

Счетчик ПРЭМ практически не оказывает влияния на гидравлический режим работы системы, потеря давления на нем не превышает 8 кПа при максимальном расходе.

Преобразователь расхода ПРЭМ имеет надежную защиту от несанкционированного вмешательства

Для предотвращения несанкционированного вмешательства в работу ПРЭМ существует три уровня защиты, которые блокируют:

• изменение метрологических характеристик;
• внесение изменений в электронный модуль;
• отключение соединительных линий и демонтаж преобразователя.

Приглашаем вас купить ПРЭМ на выгодных условиях и по цене производителя. Мы обеспечим сопровождение заказа на всех этапах - от подбора комплектации и типоразмера до выполнения поверок.

Где применяется расходомер ПРЭМ

Расходомер ПРЭМ — это электромагнитный измерительный прибор, предназначенный для точного измерения объёмного расхода электропроводящих жидкостей. Благодаря высокой метрологической стабильности и отсутствию подвижных механических элементов преобразователь расхода ПРЭМ широко используется в системах коммерческого и технологического учета на объектах различного масштаба — от жилых зданий до крупных промышленных предприятий.

Наиболее распространённая область применения — тепловые пункты и узлы учета тепловой энергии. Преобразователь ПРЭМ работает в составе теплосчетчиков и измерительных комплексов, обеспечивая точное измерение расхода теплоносителя в подающем и обратном трубопроводах. Прибор применяется в ИТП, ЦТП и котельных при коммерческих расчетах с ресурсоснабжающими организациями.

Расходомер ПРЭМ используется в системах водоснабжения и отопления многоквартирных домов, административных зданий и социальных объектов. Оборудование позволяет контролировать потребление воды и теплоносителя, повышать энергоэффективность и снижать эксплуатационные расходы.

Преобразователь расхода ПРЭМ применяется на производственных объектах, где требуется непрерывный контроль расхода технологических жидкостей. Прибор устойчив к перепадам температуры и давления, поэтому подходит для энергетики, металлургии, пищевой и химической промышленности.

Преобразователь ПРЭМ легко интегрируется в системы автоматизации, АСКУЭ и диспетчерские комплексы. Передача данных на тепловычислители и контроллеры позволяет вести удалённый мониторинг параметров, анализировать потребление ресурсов и оптимизировать работу инженерных систем.

Часто купить ПРЭМ выбирают при реконструкции старых узлов учета, когда требуется повысить точность измерений без полной замены системы. Компактная конструкция и совместимость с распространёнными тепловычислителями позволяют быстро внедрить прибор в действующую инфраструктуру.

Таким образом, расходомер ПРЭМ является универсальным решением для измерения расхода воды и теплоносителя в коммерческом, энергетическом и промышленном учете, обеспечивая надежную работу оборудования на протяжении длительного срока эксплуатации.

Преимущества расходомеров ПРЭМ перед механическими расходомерами

Расходомер ПРЭМ относится к электромагнитным измерительным приборам, которые используются для точного измерения расхода электропроводящих жидкостей. В отличие от механических устройств, где измерение выполняется с помощью подвижных элементов, преобразователь расхода ПРЭМ работает по принципу электромагнитной индукции. Такая технология обеспечивает более стабильные результаты измерений и повышает надежность оборудования при длительной эксплуатации.

Механические расходомеры имеют крыльчатки или турбины, которые со временем изнашиваются и могут влиять на точность измерений. Преобразователь ПРЭМ не содержит подвижных элементов, поэтому риск механического износа значительно ниже, а срок службы оборудования увеличивается.

Расходомер ПРЭМ обеспечивает стабильную точность измерения даже при изменении режимов работы системы. Это особенно важно для коммерческого учета воды и теплоносителя, где корректность данных напрямую влияет на расчеты между поставщиками и потребителями ресурсов.

Благодаря прямому измерительному каналу преобразователь расхода ПРЭМ практически не создает дополнительного сопротивления потоку жидкости. Это позволяет сохранить гидравлические характеристики системы и снизить нагрузку на насосное оборудование.

Механические приборы могут терять точность при наличии примесей в теплоносителе или воде. Преобразователь ПРЭМ менее чувствителен к таким факторам, поскольку измерение выполняется без прямого контакта с движущимися деталями.

Современный расходомер ПРЭМ поддерживает подключение к тепловычислителям и системам диспетчеризации. Это позволяет передавать данные в автоматизированные системы учета ресурсов и контролировать параметры работы инженерных сетей в режиме реального времени.

Благодаря сочетанию точности, надежности и возможности интеграции в системы учета преобразователь ПРЭМ широко используется в коммунальной энергетике, промышленности и системах водоснабжения. Поэтому многие предприятия предпочитают купить ПРЭМ вместо традиционных механических расходомеров.

Как выбрать расходомер ПРЭМ — подбор по диаметру и задаче

При выборе расходомера ПРЭМ важно учитывать параметры трубопровода, характеристики теплоносителя и требования к системе учета. Преобразователь расхода ПРЭМ выпускается в различных исполнениях, что позволяет использовать его как в небольших тепловых пунктах, так и на крупных промышленных объектах. Правильно подобранный преобразователь ПРЭМ обеспечивает стабильную работу системы учета и точное измерение расхода жидкости.

Основными параметрами при подборе являются диаметр трубопровода, рабочий расход теплоносителя, давление и условия эксплуатации. Также необходимо учитывать совместимость прибора с тепловычислителем или системой диспетчеризации.

Основные параметры выбора

• Диаметр трубопровода (DN) — расходомер ПРЭМ должен соответствовать диаметру труб системы;
• Диапазон расхода — прибор подбирается с учетом минимального и максимального расхода жидкости;
• Тип жидкости — прибор предназначен для электропроводящих жидкостей (вода, теплоноситель);
• Температура и давление — параметры должны соответствовать условиям эксплуатации;
• Тип подключения — фланцевое или другое исполнение в зависимости от конструкции трубопровода.

Таблица подбора расходомеров ПРЭМ по диаметру трубопровода

При выборе оборудования важно учитывать параметры системы теплоснабжения и требования узла учета. Если необходимо купить ПРЭМ для конкретного объекта, рекомендуется предварительно определить диаметр трубопровода, рабочий расход теплоносителя и схему подключения. Специалисты помогут подобрать преобразователь расхода ПРЭМ оптимальной модификации для стабильной и точной работы системы.

Цена ПРЭМ и факторы стоимости

Стоимость расходомеров ПРЭМ зависит от технических характеристик оборудования, диаметра трубопровода и выбранной модификации прибора. Преобразователь расхода ПРЭМ выпускается в различных исполнениях, поэтому окончательная цена формируется с учетом параметров конкретного объекта и требований системы учета.

Одним из основных факторов стоимости является условный диаметр трубопровода. Чем больше размер измерительного канала, тем выше стоимость оборудования, поскольку увеличивается размер корпуса и измерительных элементов.

Преобразователь ПРЭМ может поставляться в различных исполнениях, отличающихся материалом корпуса, способом монтажа и конструкцией измерительного канала. Эти параметры также влияют на итоговую цену прибора.

Цена может изменяться в зависимости от комплектации. В поставку могут входить кабели подключения, блоки питания, дополнительные модули передачи данных и монтажные элементы.

Если расходомер ПРЭМ используется в составе автоматизированных систем учета, может потребоваться поддержка интерфейсов связи для передачи данных в тепловычислитель или систему диспетчеризации. Наличие таких функций также влияет на стоимость оборудования.

Перед тем как купить ПРЭМ, рекомендуется определить основные параметры системы: диаметр трубопровода, диапазон расхода жидкости, условия эксплуатации и требования к интеграции в систему учета. На основании этих данных можно подобрать оптимальный преобразователь ПРЭМ, который обеспечит точное измерение расхода и стабильную работу оборудования.

Часто задаваемые вопросы о преобразователях расхода ПРЭМ
