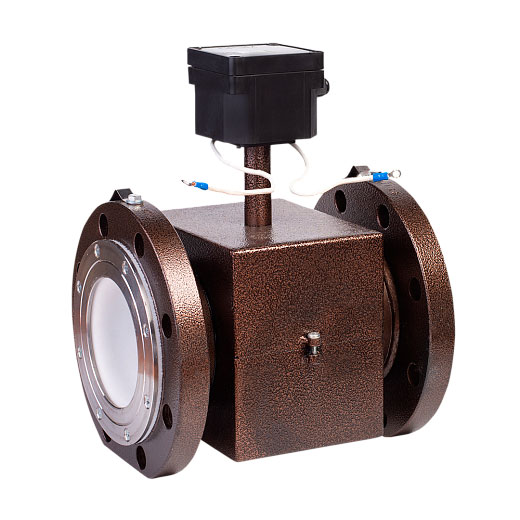

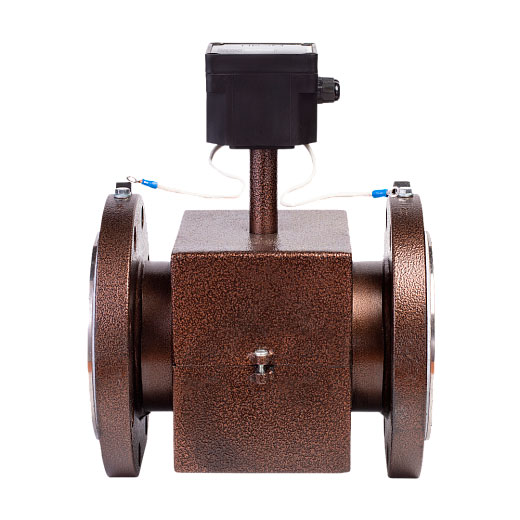

Расходомер электромагнитный ПРЭМ Ду100 используется для коммерческого учета тепловой энергии, горячей и холодной воды.
Исполнение: фланец, сэндвич.
Цена: от 72 710 ₽
(точный расчет цены с учетом требуемых параметров и комплектации предоставляется по заявке)
Основные характеристики
Рабочее давление измеряемой среды, МПа
1,6 ; 2,5
Гидравлическая прочность, МПа
4
Удельная электропроводность, См/м
от 10⁻⁵ до 10
Температура измеряемой среды, °С
от 0 до 150
Степень защиты корпуса
IP65 ; IP68
Напряжение питания, В
12 ; 24
Модификации ПРЭМ 100
Исполнение Сэндвич
| Наименование | Артикул | |
|---|---|---|
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/-/16/НЖ/IP65/12/B1 | 9989 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/-/16/НЖ/IP65/12/D | 9988 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/-/16/НЖ/IP65/12/C1 | 9990 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/-/16/НЖ/IP68/12/C1 | 81822 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/-/F Кл. D IP68 | 81824 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L2/R/16/НЖ/IP65/12/D | 10012 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L2/T/16/НЖ/IP65/12/B1 | 10019 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/T/F Кл. C1 | 10002 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/T/F Кл. B1 | 10001 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L2/-/F Кл. C1 | 10008 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L2/R/F Кл. C1 | 10014 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/R/F Кл. D | 9994 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/T/F Кл.D | 10000 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/R/F Кл. B1 | 9995 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L2/T/16/НЖ/IP65/12/D | 10018 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L2/-/F Кл. D | 10006 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L2/-/F Кл. B1 | 10007 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L2/T/16/НЖ/IP65/12/C1 | 10020 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/-/16/НЖ/IP65/12/A | 83261 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/-/16/НЖ/IP65/12/A1 | 96124 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/-/16/НЖ/IP68/12/A1 | 103066 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L2/T/16/НЖ/IP65/12/D Qmax2 | 10340 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L2/T/16/НЖ/IP65/12/C1 Qmax2 | 10840 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/-/16/НЖ/IP65/12/B1 Qmax2 | 10332 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L2/T/16/НЖ/IP65/12/B1 Qmax2 | 10339 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/-/16/НЖ/IP65/12/C1 Qmax2 | 10831 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГС L0/-/16/НЖ/IP65/12/D Qmax2 | 10841 |
Исполнение Фланец
| Наименование | Артикул | |
|---|---|---|
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/-/16/НЖ/IP65/12/D | 90014 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/-/16/НЖ/IP65/12/C1 | 94405 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/-/16/НЖ/IP65/12/B1 | 94658 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L2/R/F Кл. D | 93379 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L2/T/F Кл. C1 | 94120 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L2/-/F Кл. D | 94192 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/R/F Кл. B1 | 94638 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/R/F Кл. A | 99936 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L2/T/F Кл. A | 99951 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L2/R/F Кл. D ХВС | 99982 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ2 L0/-/16/НЖ/IP65/12/D | 102261 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/R/F Кл. B1 2,5 МПа | 102301 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/R/F Кл. C1 IP68 | 101753 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/T/F Кл. D IP68 | 101821 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L2/R/F Кл. B1 Qmax2 (2,5 МПа) | 100963 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/-/F Кл. D IP68 нерж. | 101381 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/-/F Кл. D титан | 100201 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L2/R/F Кл. D титан | 100252 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/R/F Кл. A1 | 100458 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/-/16/НЖ/IP65/12/A1 | 95683 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/-/16/НЖ/IP65/12/B1 Qmax2 | 95805 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/-/25/НЖ/IP65/12/B1 | 97876 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/-/25/НЖ/IP65/12/D | 93305 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/-/16/НЖ/IP65/12/A | 93999 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L2/R/F Кл. A | 102718 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ2 L0/TR/16/НЖ/IP68/12/D | 103157 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/-/25/НЖ/IP65/24/D | 103301 | |
| Преобразователь расхода электромагнитный ПРЭМ-100 ГФ L0/-/16/НЖ/IP68/12/D с кабелем 10 м | 103324 |
Функциональные возможности
Расходомеры ПРЭМ-100 предназначены для точного измерения расхода теплоносителя и воды в системах теплоснабжения, водоснабжения и коммерческого учета энергоресурсов. Конструктивное исполнение и функциональные возможности прибора обеспечивают стабильную работу в инженерных сетях среднего и крупного масштаба, а также корректные измерения при переменных гидравлических режимах.
- Диапазон условных диаметров (Ду) для фланцевого и сэндвич-исполнения — от 15 до 300 мм;
- Шесть метрологических классов с различными динамическими диапазонами: A, A1, B1, C1, D, E;
- Импульсные выходы с несколькими режимами работы (реверсивный с учетом направления потока, компаратор, индикатор ошибки измерения), настраиваемыми при заказе. Базовый режим — реверсивный;
- Исполнение под рабочее давление измеряемой среды: 1,6 или 2,5 МПа (для фланцевых моделей Ду 200–300 стандартно — 2,5 МПа);
- Варианты питания электромагнитного расходомера: 12 или 24 В (для фланцевых исполнений Ду 200–300 используется только 24 В);
- Поддержка расширенной конфигурации выходных сигналов для интеграции в автоматизированные системы учета и диспетчеризации;
- Повышенная устойчивость к нестабильным гидравлическим режимам в сетях с переменной нагрузкой и протяженной инфраструктурой.
Расходомер ПРЭМ-100 обеспечивает надежную и стабильную работу в системах учета с повышенными требованиями к точности и интеграции в современные автоматизированные комплексы.
Выходные сигналы
- Два импульсных сигнала, формируемые дискретным изменением сопротивления выходной цепи при прохождении заданного объёма среды через преобразователь (в прямом или обратном направлении) либо при возникновении диагностируемого события;
- Токовый сигнал в диапазоне (4–20) мА, пропорциональный измеренному расходу;
- Цифровой сигнал (RS-485) с данными об измерениях и результатах диагностики.
Уровень защиты от несанкционированного вмешательства
- Аппаратная блокировка изменения калибровочных коэффициентов;
- Ограничение доступа к настройкам параметров;
- Значение веса импульса задаётся по умолчанию или при заказе.
Характеристики
| Параметр | Значение |
|---|---|
| Шесть классов с динамическими диапазонами | A- 1:1000; A1- 1:500; B1-1:450; C1-1:250; D-1:150; E-1:100 |
| Рабочее давление измеряемой среды, МПа | 1,6; 2,5 |
| Гидравлическая прочность, МПа | 4 |
| Удельная электропроводность, См/м | от 10-5 до 10 |
| Температура измеряемой среды, °С | от 0 до 150 |
| Степень защиты корпуса | IP65; IP68 |
| Напряжение питания, В | 12; 24 |
| Потребляемая мощность, не более, ВА | 5 |
| Материал электродов | нержавеющая сталь 12Х18Н10Т (титан, хастеллой, тантал — по заказу) |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, час | 100 000 |
| Гарантийный срок, год | 4 |
| Дополнительные опции, интерфейс | RS-485 или токовый выход (4-20мА) |
Расшифровка названия ПРЭМ
