Назначение и область применения двухходовых регулирующих клапанов TRV
Клапаны применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.
Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.
Обозначение по таблице фигур: 25ч945нж.
Двухходовой регулирующий клапан TRV имеет ряд преимуществ
- Подходит для систем отопления и ГВС (4 скорости хода штока);
- Степень защиты электропривода IP67;
- Наличие визуальной индикации состояния электропривода;
- Возможность установки клапана электроприводом вниз;
- Исполнение с функцией безопасности;
- Широкий диапазон Kvs на каждый диаметр;
- Возможность изменения Kvs прямо на объекте без демонтажа клапана;
- Плавное регулирование расхода.
Устройство двухходового регулирующего клапана TRV
Общая конcтрукция двухходового регулирующего клапана состоит из трех главных элементов:
1 - корпус клапана
2 - плунжер клапана
3 - привод
Двухходовой регулирующий клапан имеет хорошие характеристики
НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ |
ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Условный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
Максимальная условная пропускная способность Kvs, м³/час |
0,16 0,25 0,4 0,63 1 1,6 2,5 4 |
1,6 2,5 4 6,3 |
2,5 4 6,3 8 10 |
6,3 8 10 12,5 16 |
10 12,5 16 20 25 |
10 12,5 16 20 25 32 40 |
50 63 |
80 100 |
100 125 160 |
160 200 250 |
250 300 400 |
500 630 |
Разгруженный по давлению |
нет |
да |
||||||||||
Коэффициент начала кавитации Z |
0,6 |
0,55 |
0,5 |
0,45 |
0,4 |
0,35 |
0,3 |
0,2 |
||||
Расходная характеристика |
линейная составная |
|||||||||||
Номинальное давление PN, бар (МПа) |

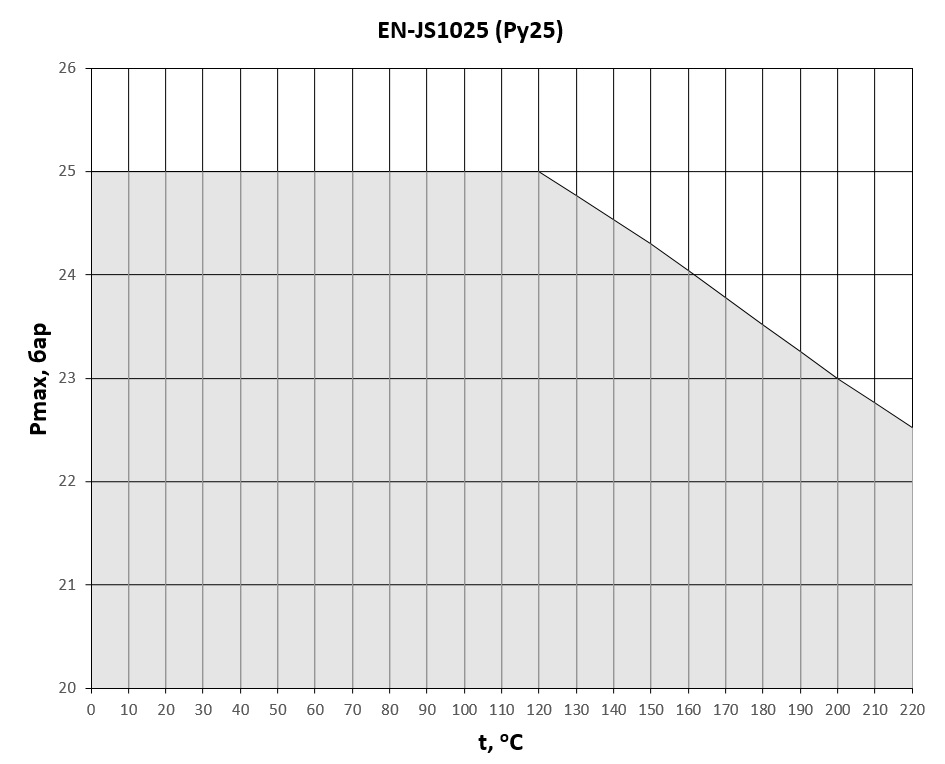

16 (1,6), 25 (2,5)* |
|||||||||||
Протечка в затворе, % от Kvs, не более |
0,01-для жидкости |
|||||||||||
Ход штока, мм |
10 |
16 |
20 |
22 |
25 |
20 |
40 |
|||||
Тип присоединения |
фланцевый |
|||||||||||
Рабочая среда |
вода, этиленгликоль и пропиленгликоль (концентрация до 65%) |
|||||||||||
Температура рабочей среды Т, °С |
+5…+150 |
|||||||||||
Материалы:корпус |
чугун |
|||||||||||
крышка |
сталь 20 |
|||||||||||
шток плунжер седло |
нержавеющая сталь 40Х13 |
|||||||||||
сменный блок уплотнения штока |
направляющие – PTFE; прокладки - EPDM; |
|||||||||||
уплотнение в затворе |
"металл по металлу" |
Маркировка и пример заказа двухходового регулирующего клапана TRV
TRV-X1-X2-X3-X4где:
TRV – Условное обозначение клапана регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).
ПРИМЕР ЗАКАЗА:
Клапан проходной седельный регулирующий фланцевый с условным диаметром 40 мм, с пропускной способностью 16 м³/ч, максимальной температурой рабочей среды 150°С, рабочим давлением 1,6 МПа, оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).TRV-40-16-101
Монтажные положения
Монтажные положения регулирующего клапана TRV.
(При комплектации регулирующего клапана TRV приводом TW положение б. не допускается).
Прямолинейные участки до и после клапана не требуются.
Габаритные размеры и масса двухходовых регулирующих клапанов TRV
НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Условный диаметр DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Длина L, мм |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
Высота Н1, мм |
47,5 |
52,5 |
57,5 |
70 |
75 |
82,5 |
92,5 |
100 |
110 |
125 |
142,5 |
170 |
|
ВЫСОТА КЛАПАНА Н: | |||||||||||||
c электроприводом TSL-1600, мм, не более |
305 |
305 |
315 |
325 |
330 |
340 |
|||||||
c электроприводом TSL-2200, мм, не более |
|
|
390 |
400 |
440 |
||||||||
c электроприводом TSL-3000, мм, не более |
535 |
565 |
580 |
||||||||||
c электроприводом TW500, мм, не более |
310 |
310 |
315 |
325 |
335 |
335 |
|||||||
c электроприводом TW1001, мм, не более |
330 |
330 |
335 |
345 |
355 |
355 |
385 |
395 |
430 |
||||
с электроприводом TW3000, мм, не более |
500 |
525 |
540 |
||||||||||
МАССА КЛАПАНА: | |||||||||||||
c электроприводом TSL-1600, кг, не более |
6,2 |
7,7 |
8,2 |
11,2 |
13,2 |
15,2 |
|||||||
c электроприводом TSL-2200, кг, не более |
24,5 |
32,5 |
39,5 |
||||||||||
c электроприводом TSL-3000, кг, не более |
54,3 |
72,3 |
112 |
||||||||||
c электроприводом TW500, кг, не более |
6,7 |
8,2 |
8,7 |
11,7 |
13,7 |
15,7 |
|||||||
c электроприводом TW1001, кг, не более |
6,7 |
8,2 |
8,7 |
11,7 |
13,7 |
15,7 |
24,5 |
32,5 |
39,5 |
||||
с электроприводом TW3000, кг, не более |
53 |
71,3 |
111,2 |
Применяемые приводы
Электроприводы с трехпозиционным управлением
Обозначение электропривода |
Маркировка типа электро- привода |
Максимально допустимый перепад давления на клапане, преодолеваемый электроприводом, бар, не более |
Напряжение |
Усилие электро- привода, Н |
Скорость, сек/мм (мм/мин) |
Управл. трех- позиционное |
Потр. мощность, VA |
||||||||||||
Условный диаметр DN, мм |
230 VAC |
24 VAC/DC |
|||||||||||||||||
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||
ЭЛЕКТРОПРИВОДЫ TSL «ЗАВОД ТЕПЛОСИЛА» | |||||||||||||||||||
TSL-1600-25-1-230-IP67 |
101 |
16 |
16 |
16 |
16 |
16 |
16 |
- |
- |
- |
- |
- |
- |
+ |
- |
1600 |
2,4 (25) 4 (15) 6 (10) 8 (7,5) |
+ |
10 |
TSL-1600-25-1R-230-IP67 |
101R |
16 |
16 |
16 |
16 |
16 |
16 |
- |
- |
- |
- |
- |
- |
+ |
- |
1600 |
+ |
10 |
|
TSL-1600-25-1-24-IP67 |
102 |
16 |
16 |
16 |
16 |
16 |
16 |
- |
- |
- |
- |
- |
- |
- |
+ |
1600 |
+ |
10 |
|
TSL-2200-40-1-230-IP67 |
110 |
- |
- |
- |
- |
- |
- |
16 |
16 |
16 |
- |
- |
- |
+ |
- |
2200 |
+ |
10 |
|
TSL-2200-40-1R-230-IP67 |
110R |
- |
- |
- |
- |
- |
- |
16 |
16 |
16 |
- |
- |
- |
+ |
- |
2200 |
+ |
10 |
|
TSL-2200-40-1-24-IP67 |
112 |
- |
- |
- |
- |
- |
- |
16 |
16 |
16 |
- |
- |
- |
- |
+ |
2200 |
+ |
10 |
|
TSL-3000-60-1-230-IP67 |
120 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
16 |
16 |
16 |
+ |
- |
3000 |
+ |
12 |
Электроприводы с аналоговым управлением и обратной связью 0(4)-20 mA или 0(2)-10 V
Обозначение электропривода |
Марк. типа электро- привода |
Максимально допустимый перепад давления на клапане, преодолеваемый электроприводом, бар, не более |
Напряжение |
Усилие электро- привода, Н |
Скорость, сек/мм (мм/мин) |
Управление |
Наличие датчика положения 0(4)-20 mA или 0(2)-10 V |
Потр. мощн., VA |
|||||||||||||
Трех- позиционное |
0(4)-20 mA или 0(2)-10 V |
||||||||||||||||||||
Условный диаметр DN, мм |
230 VAC |
24 VAC/DC |
|||||||||||||||||||
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||
ЭЛЕКТРОПРИВОДЫ TSL «ЗАВОД ТЕПЛОСИЛА» (с аналоговым управлением) | |||||||||||||||||||||
TSL-1600-25-1A-24-IP67 |
301 |
16 |
16 |
16 |
16 |
16 |
16 |
- |
- |
- |
- |
- |
- |
- |
+ |
1600 |
2,4 (25) 4 (15) 6 (10) 8 (7,5) |
24 VAC/DC |
+ |
+ |
10 |
TSL-2200-40-1A-24-IP67 |
310 |
- |
- |
- |
- |
- |
- |
16 |
16 |
16 |
- |
- |
- |
- |
+ |
2200 |
24 VAC/DC |
+ |
+ |
10 |
|
TSL-3000-60-1A-24-IP67 |
320 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
16 |
16 |
16 |
- |
+ |
3000 |
24 VAC/DC |
+ |
+ |
12 |
|
ЭЛЕКТРОПРИВОДЫ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ (с аналоговым управлением) | |||||||||||||||||||||
TW500-XD24-S.12 |
31 |
11 |
11 |
7 |
4 |
10 |
4 |
- |
- |
- |
- |
- |
- |
- |
+ |
500 |
1 (60) 2 (30) |
24 VAC/DC |
+ |
+ |
20 |
TW1001-XD24-S.14 |
32 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
10 |
- |
- |
- |
- |
+ |
1000 |
24 VAC/DC |
+ |
+ |
20 |
|
TW3000-XD24-S.14 |
33 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
16 |
16 |
16 |
- |
+ |
3000 |
24 VAC/DC |
+ |
+ |
30 |
|
TW500-XD220-S.12 |
34 |
11 |
11 |
7 |
4 |
10 |
4 |
- |
- |
- |
- |
- |
- |
+ |
- |
500 |
230 VAC |
+ |
+ |
20 |
|
TW1001-XD220-S.14 |
35 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
10 |
- |
- |
- |
+ |
- |
1000 |
230 VAC |
+ |
+ |
20 |
|
TW3000-XD220-S.14 |
36 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
16 |
16 |
16 |
+ |
- |
3000 |
230 VAC |
+ |
+ |
30 |
Варианты замены оборудования
Двухходовые регулирующие клапаны других производителей и клапаны производства ООО "Завод Теплосила"
Двухходовые регулирующие клапаны других производителей * | Двухходовые регулирующие клапаны производства ООО "Завод Теплосила" |
---|---|
Клапан регулирующий двухходовой VFM2 Ду 15 мм, |
Клапан регулирующий двухходовой TRV Ду 15 мм (Kvs - 0,16; 0,25; 0,4; 0,63; 1,0; 1,6; 2,5; 4,0 м³/ч) |
Клапан регулирующий двухходовой VFM2 Ду 20 мм, |
Клапан регулирующий двухходовой TRV Ду 20 мм (Kvs - 1,6; 2,5; 4,0; 6,3 м³/ч) |
Клапан регулирующий двухходовой VFM2 Ду 25 мм, |
Клапан регулирующий двухходовой TRV Ду 25 мм (Kvs - 2,5; 4; 6,3; 8; 10 м³/ч) |
Клапан регулирующий двухходовой VFM2 Ду 32 мм, |
Клапан регулирующий двухходовой TRV Ду 32 мм (Kvs - 6,3; 8; 10; 12,5; 16 м³/ч) |
Клапан регулирующий двухходовой VFM2 Ду 40 мм, |
Клапан регулирующий двухходовой TRV Ду 40 мм (Kvs - 10; 16; 20; 25 м³/ч) |
Клапан регулирующий двухходовой VFM2 Ду 50 мм, |
Клапан регулирующий двухходовой TRV Ду 50 мм (Kvs - 10; 16; 20; 25; 32; 40 м³/ч) |
Клапан регулирующий двухходовой VFM2 Ду 65 мм, |
Клапан регулирующий двухходовой TRV Ду 65 мм (Kvs - 50; 63 м³/ч) |
Клапан регулирующий двухходовой VFM2 Ду 80 мм, |
Клапан регулирующий двухходовой TRV Ду 80 мм (Kvs - 80; 100 м³/ч) |
Клапан регулирующий двухходовой VFM2 Ду 100 мм, |
Клапан регулирующий двухходовой TRV Ду 100 мм (Kvs - 100; 125 м³/ч) |
Клапан регулирующий двухходовой VFM2 Ду 125 мм, |
Клапан регулирующий двухходовой TRV Ду 125 мм (Kvs - 250 м³/ч) |
Клапан регулирующий двухходовой VFM2 Ду 150 мм, |
Клапан регулирующий двухходовой TRV Ду 150 мм (Kvs - 400 м³/ч) |
*Данные о товарах, приведенные в таблице, носят исключительно информационный характер, не являются рекламой, получены из открытых источников. Информацию о товарах, представленную в таблице, рекомендуем уточнять непосредственно у производителя товаров.
Электроприводы других производителей и электроприводы производства ООО "Завод Теплосила" для двухходовых регулирующих клапанов
Электрические приводы других производителей для двуходовых клапанов VFM2* |
Электроприводы производства ООО "Завод Теплосила" для двухходовых клапанов TRV |
---|---|
Электропривод ARV 152 |
Электропривод TSL-1600-1-25-230-IP67 |
Электропривод ARV 153 |
|
Электропривод AME 655 |
Электропривод TSL-2200-1-40-230-IP67 |
Электропривод TSL-3000-1-60-230-IP67 |
|
Электропривод AMV 23 (с возвратной пружиной) |
Электропривод TSL-1600-1R-25-230-IP67 с фунуцией безопасности |
Электропривод AMV 33 (с возвратной пружиной) |
|
Электропривод AME 658SD (с возвратной пружиной) |
Электропривод TSL-2200-1R-40-230-IP67 с функцией безопасности |
Электропривод AME 658SU (с возвратной пружиной) |
Электропривод TSL-2200-1R-40-230-IP67 с функцией безопасности |
*Данные о товарах, приведенные в таблице, носят исключительно информационный характер, не являются рекламой, получены из открытых источников. Информацию о товарах, представленную в таблице, рекомендуем уточнять непосредственно у производителя товаров.
Пример подбора клапана TRV
Требуется подобрать двухходовой регулирующий клапан с электрическим приводом для регулирования температуры в контуре независимой системы отопления ИТП.
Расход сетевого теплоносителя: G = 10 м³/ч.
Перепад давления на внешнем контуре теплообменного аппарата с подводящими теплопроводами и арматурой:∆Pру1 = 0,2 бар
В соответствии с Методикой подбора регулирующих клапанов:
- По формуле (2) определяем минимальный условный диаметр клапана:
Dу = 18,8*√(G/V) = 18,8*√(10 / 3) = 34,3 мм
Скорость в выходном сечении V клапана выбираем равной максимально рекомендуемой (3 м/с) для клапанов в ИТП в соответствии с методикой подбора регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
- По формуле (3) определяем требуемую пропускную способность клапана:
Kv = kзап1*G/√ΔP = 1 * 10/√0,2 = 22,36 м³/ч.
Перепад давления на клапане ΔP выбираем равный перепаду давления на внешнем контуре теплообменного аппарата с подводящими теплопроводами и арматурой в соответствии с методикой подбора регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
- Из таблицы (вкладка "Технические характеристики") выбираем двухходовой клапан TRV с ближайшим большим условным диаметром и ближайшей меньшей условной пропускной способностью Kvs:
Dу = 40 мм, Кvs = 20 м³/ч.
- По формуле (7) определяем фактический перепад на полностью открытом клапане при максимальном расходе 10 м³/ч.
ΔPф = (G/Kvs)² = (10/20) ² = 0,25 бар.
- По формуле (8) определяем перепад давления на регулируемом участке.
∆Pру = ∆Pф / kзап2 + ∆Pру1 = 0,25 / 0,7 + 0,2 = 0,56 бар.
- Из таблицы (вкладка "Применяемые приводы") выбираем электропривод TSL-1600-25-1-230-IP67 (тип электропривода 101).
- Номенклатура для заказа: TRV-40-20-101
