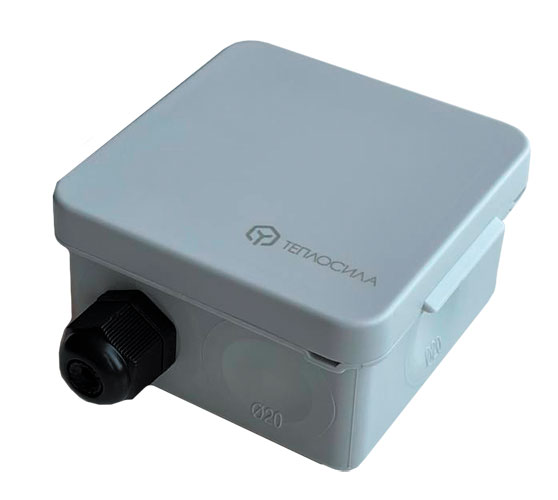

Датчики температуры наружного воздуха аналоговые ТДВА

Назначение и область применения

Датчики температуры наружного воздуха (помещения) аналоговые ТДВА - платиновые термопреобразователи сопротивления с НСХ Pt1000, Pt500 - предназначены для измерения температуры окружающей среды, в том числе температуры воздуха в жилых помещениях.

Материал изготовления внешней оболочки (корпуса) является безгалогенным, что позволяет использовать изделие в общественных местах с высоким скоплением людей.

Корпус ТДВА имеет монолитное исполнение с уплотнителем и мембранами, за счет чего достигается высокая степень защиты IP66, которая позволяет устанавливать датчики на открытом воздухе.

Номинальная статическая характеристика и допускаемая погрешность НСХ соответствуют платиновым чувствительным элементам ГОСТ 6651.

Преимущества датчиков ТДНА Теплосила

Монолитный корпус с уплотнителем и мембранами;
Самозажимная клеммная колодка;
Включение в Евразийский реестр (ЕАЭС);
Высокая степень защиты корпуса IP66.

Основные технические характеристики датчиков температуры наружного воздуха

НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Диапазон измеряемых температур, °С	от -50 до +80
Номинальная статическая характеристика (НСХ) преобразования, по ГОСТ 6651	Pt1000, Pt500
Температурный коэффициент α, °С^-1	0,00385
Класс допуска по ГОСТ 6651	B
Пределы допускаемой абсолютной погрешности измерения температуры, °С	±(0,3 + 0,005·\|t\|)°С
Рекомендуемый измерительный ток, мА	0,3-1,0
Степень защиты оболочки по ГОСТ 14254	IP66
Время термической реакции в режиме простого ожидания: τ 0,63	60
Схема подключения	х2 (двухпроводная)
Температура окружающей среды, °С	от -50 до +80
Относительная влажность окружающей среды	95% при 35 °С и более низких температурах
Габаритные размеры, мм	80х80х44,5
Масса изделия, кг	0,07

Маркировка и пример заказа погружного датчика температуры

ТДВА-IP X1-X2-X3-X4-(X5)
где:
ТДВА – Условное обозначение погружного датчика температуры;
X1 – Степень защиты корпуса;
X2 – Тип НСХ ;
X3 – Класс допуска;
X4 – Схема подключения;
X5 – Диапазон измеряемых температур.

ПРИМЕР ЗАКАЗА:

TДВА-IP66-Pt1000-B-x2-(от -50 до +80) – Датчик температуры аналоговый, для измерения температуры окружающей среды, степень защиты корпуса IP66, платиновый НСХ Pt1000 (α = 0,00385 °С^-1), класс допуска В, двухпроводная схема, диапазон измеряемых температур от -50 °С до +80 °С.

Монтаж датчиков температуры наружного воздуха

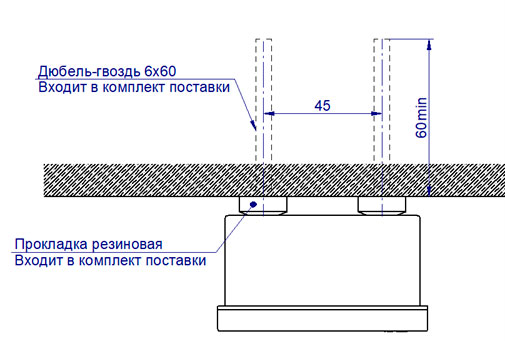

Схема монтажа датчика ТДВА к стене:

Схема монтажа датчика ТДВА к стене

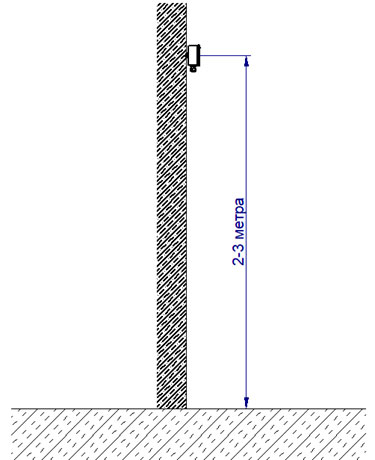

Схема размещения датчика ТДВА на стене:

Схема размещения датчика ТДВА на стене
