Часто задаваемые вопросы



1. Почему на индикаторе ВКТ-5 значение давления отличается от показаний манометра?

Манометр дает значение измеренного избыточного давления, а ВКТ-5 вычисляет и индицирует величину абсолютного давления. Отсюда разница в показаниях на величину барометрического давления.

2. Есть ли удаленный доступ к регулятору на базе ВКТ-5?

Удаленный доступ к регулятору возможен с помощью программы VKT5Easy. При наличии связи вычислителя с компьютером (непосредственно или через модем) необходимо выбрать пункт "Экран прибора" в меню Команды. На экране отобразится передняя панель прибора. Далее работа ведется как непосредственно с прибором.

3. Почему на вычислителе ВКТ-7 при наличии текущих значений отсутствуют итоговые и архивные данные?

Возможны следующие ситуации:

  1. для моделей 02…04 задан параметр ВС=1 – контроль питания сетевого водосчетчика, а сигнал от блока питания на контакты 1 и 2 разъема Х6 не подан. В этом случае вычислитель считает, что сетевое напряжение отсутствует;
  2. подключение расходомера к осветительной сети, расходомер работает только, когда включено освещение в теплоузле;
  3. неправильный выбор параметра СЕ. При большой цене единицы младшего разряда показаний и при малых расходах может понадобиться значительное время для получения итоговых и архивных значений.

4. Почему на индикаторе ВКТ-7, входящего в состав теплосчетчика ТСК-7, нулевой расход, что предпринять в этом случае?

Поскольку теплосчетчик ТСК-7 является составным, то и проверять следует последовательно составные части ТСК: вычислитель, преобразователь расхода ПРЭМ, линии связи.

1. Вычислитель ВКТ-7:

  1. Проверить наличие джамперов для пассивной выходной цепи расходомера;
  2. Проверить значение параметра ТИ – тип импульсов. Для расходомера ПРЭМ значение должно быть ТИ=1;
  3. Проверить значение параметра УО (уставка на отсечку) по заданному трубопроводу. Может быть, период следования импульсов больше, чем значение УО. (См. Рекомендации по выбору настроечных параметров в ВКТ-7);
  4. Проверить работоспособность частотного входа. Для этого следует замкнуть соответствующие контакты, имитируя входные импульсы. Спустя 30 с на экране должен отобразиться расход.

2. Расходомер ПРЭМ:

  1. Проверить правильность установки веса импульса с помощью джамперов J2 и J3 и соответствие его значению веса импульса, указанного в базе данных вычислителя;

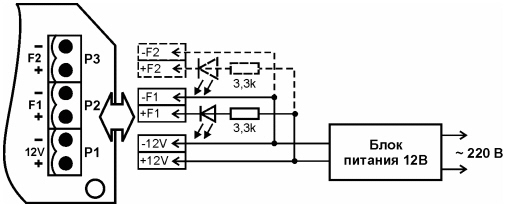

  2. Проверить наличие импульсов на выходе с помощью осциллографа или схемы.
  3. Проверить значение частоты выходного сигнала. При правильном выборе веса импульса частота не должна быть больше 10 Гц.

3. Линии связи:

  1. Проверить надежность контактов на стороне расходомера и ВКТ-7, прозвонить линию связи.
  2. Проверить, как реагирует вычислитель на входные импульсы, для чего отсоединить расходомер и замкнуть соответствующие входные контакты, имитируя входные импульсы.

5. Почему в ВКТ-7 при выводе отчета на печать получили две таблицы? За отчетный период были изменены параметры настройки (СИ, Т3, t5), при этом изменился состав параметров, выводимых на печать и, как следствие, отчет был разбит на две части.

6. Почему в вычислителе ВКТ-7 не изменить настроечные параметры ЕИ, СЕ, АТ и КТ?

Параметры ЕИ, СЕ, АТ и КТ можно изменить только после выполнения операции СБРОС.

7 Нужно изменить вес импульса ПРЭМ, но на плате только 2 джампера.

Существует две модификации ПРЭМ:

  • с 4 джамперами, два из которых J2 и J3 предназначены для установки веса импульса. Для таких ПРЭМ актуально РЭ редакции <= 2;
  • с 2 джамперами, вес импульса установлен при производстве и указан в паспорте прибора. Для таких ПРЭМ актуально РЭ редакции 3. Изменить вес импульса можно только в сервис-центре или на предприятии-изготовителе с отметкой в паспорте. При заказе ПРЭМ можно указать требуемый вес импульса.

8. Что делать с ПРЭМ летом, если отопление выключается?

При выключении отопления необходимо выключить питание преобразователя, а трубопровод оставить заполненным водой.

9. Обязательно ли устанавливать ПРЭМ на трубопроводе с учетом направления стрелки на его корпусе?

Установка ПРЭМ с учетом направления стрелки на корпусе необходима только в случае раздельного измерения потока в прямом и обратном направлении. В стандартном исполнении (реверсивном) ПРЭМ числоимпульсный сигнал формируется на основном выходе «F1» независимо от направления движения потока, поэтому для удобства монтажа разрешается устанавливать ПРЭМ на трубопроводе без учета.
