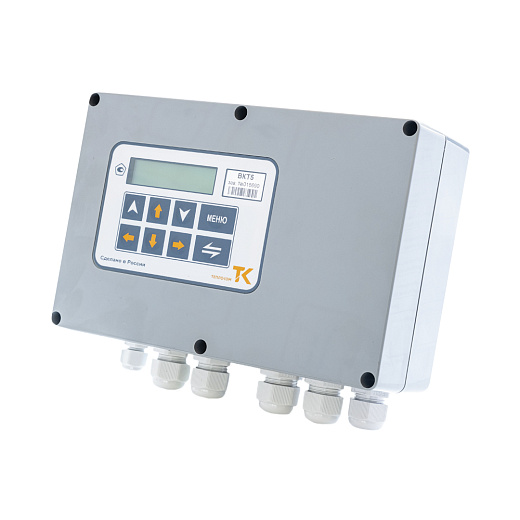

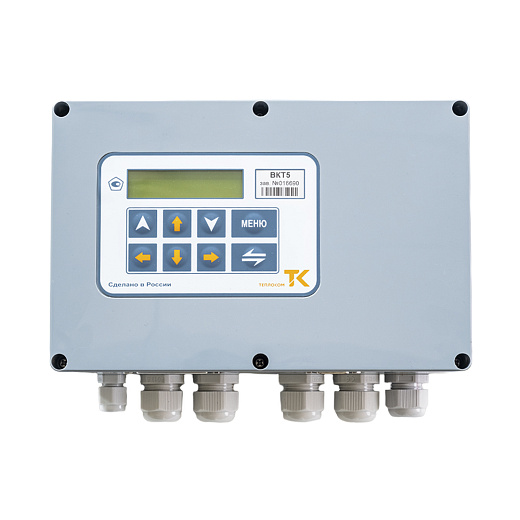

ВКТ-5

ВКТ-5

Назначение ВКТ-5

ВКТ-5 предназначен для работы в составе теплосчетчика, обеспечивающего учет и регулирование параметров теплоносителя и количества тепловой энергии воды и пара (перегретого, насыщенного) в открытых и закрытых системах теплоснабжения потребителей и производителей тепловой энергии.

Область применения

Возможность конфигураций измерительных входов по желанию потребителя позволяет использовать теплосчетчик в любых водяных и паровых системах теплоснабжения.

Основные технические характеристики ВКТ-5

Метрологические характеристики

Измеряемая величина Входной сигнал, его значение Пределы допускаемых значений погрешностей Примечание
Расход, объем, масса, давление, перепад давления Ток: (0-5) мА ±0,15%; ±0,2%* Приведенная погрешность при преобразовании.
(0(4)-20) мА ±0,1 %
Объемный расход Частота ±0,1 % Относительная погрешность преобразования.
Объем Частота ± 1 ед.м.р. Абсолютная погрешность при преобразовании. При номинальном сопротивлении 50 Ом
Температура Сопротивление ±0,1°С; ±0,15°С*
Разность температур Сопротивление ± 0,05 °С
Массовый расход, масса - ± 0,05 % Относительная погрешность при вычислении
Тепловая энергия - ± 0,05 %
Время - ± 0,02 % Относительная погрешность при измерении

Примечание: Межповерочный интервал ВКТ-5 - 4 года.

Подключаемые датчики

  • 8 каналов измерения температуры (ТСМ/ТСП -50,100,500);
  • 8 каналов измерения тока (0-5, 4-20, 0-20 мА);
  • 8 каналов измерения частоты (до 1000 Гц).

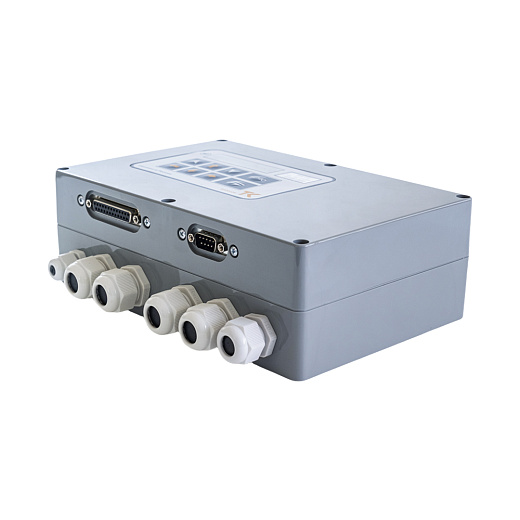

Интерфейсы

  • Два последовательных порта:
    - RS232: подключение компьютера, модема, принтера, пультов для считывания архивов и переноса их на компьютер;
    - RS485: для объединения приборов в сеть при подключении к компьютеру или модему.
  • CENTRONICS для подключения принтеров.

Регистрация показаний результатов измерений

Глубина архивации часовых и суточных параметров теплоносителя, не менее 45 суток. Срок хранения архива и параметров настройки при отключении питания не ограничен.

Функциональные возможности ВКТ-5

  • 2-строчный алфавитно-цифровой ЖКИ с подсветкой.
  • 8-кнопочная клавиатура.
  • Используемые трубопроводы свободно конфигурируются под любую схему теплопотребления (в том числе учет на источнике), под любое количество потребителей (в пределах 8). Давления и температуры могут измеряться или устанавливаться договорными, по выбору.
  • Имеется возможность расширения диапазона измерения расхода путем использования двух расходомеров переменного перепада на одном трубопроводе.
  • Работает с датчиками с выходными сигналами, пропорциональными расходу, перепаду или корню квадратному из перепада.
  • Работает со всеми видами теплоносителей (вода, насыщенный и перегретый пар).
  • Для датчиков расхода может вводиться их нормальная статическая характеристика, что, при нелинейной характеристике датчика позволяет повысить точность измерения расхода и разности расходов.
  • Архив часовой, суточный, нарастающим итогом, нештатных ситуаций с возможностью удобного просмотра.
  • Отображение текущих температур, расходов, давлений.
  • Регистрация нештатных ситуаций в работе системы теплопотребления и выходов параметров теплоносителя за установленные допуски. При этом режим обработки информации программируется с клавиатуры.
  • Возможность распечатывать готовые отчеты на принтер.
  • Возможность регулирования расхода воды на отопление (по заданному расходу, по температуре обратной воды), с учетом t наружного воздуха и t воздуха в помещении.
  • Питание вычислителя обеспечивается от сети переменного тока 220 В.
  • При отсутствии напряжения питания вычислитель обеспечивает регистрацию времени его отсутствия и сохранение измерительной и настроечной информации.

Гарантийный срок эксплуатации

Гарантийный срок эксплуатации тепловычислителя (выпуск до 01.01.2009) – 2 года.
Гарантийный срок эксплуатации тепловычислителя (выпуск после 01.01.2009) – 6 лет.

Регулятор на базе ВКТ-5

На основе тепловычислителя ВКТ-5 можно построить до двух систем автоматического регулирования параметров теплопотребления. Регулятор предназначен для вычисления управляющего воздействия, которое система управления посредством исполнительного устройства оказывает на объект для достижения поставленной цели управления. Функции регулятора в системе выполняет тепловычислитель ВКТ-5. В качестве исполнительного устройства могут использоваться регулирующий клапан или регулируемый гидроэлеватор.

Каждый регулятор формирует управляющее воздействие на двух выходах управления. Управляющие сигналы имеют напряжение TTL-уровня и подаются на исполнительное устройство через блок сопряжения (например, БУ-2).

Регуляторы работают независимо, решая одну из следующих задач:

  • регулирование температуры воздуха в помещении;
  • регулирование давления или перепада давления;
  • регулирование расхода;
  • регулирование температуры ГВС.
