Ультразвуковой расходомер US-800
Ультразвуковой расходомер счетчик жидкости марки US-800 специально разработан с учетом особенностей эксплуатации приборов учета в РФ, имеет встроенную автоматическую защиту от перенапряжения и помех в питающей сети, полную гальваническую развязку каналов измерения от трубопровода, первичный преобразователь расхода из нержавеющей стали, не создающий никаких потерь давления и не требующий какого-либо обслуживания.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ US-800
Ультразвуковой расходомер применяется для учета объема и измерения расхода жидкостей, протекающих под напором в трубопроводе диаметром от 15 до 2000 мм и регистрации параметров в глубоких архивах, с выводом информации на ПК, передачей по GSM-модему.
Ультразвуковой расходомер применяется для измерения и коммерческого учета расхода и объема горячей и холодной воды в системах отопления и водоснабжения, теплофикационной воды, водных растворов, загрязненной воды, а также других жидкостей, включая сточные воды, пищевые продукты, агрессивные жидкости и химотходы.
Ультразвуковой расходомер применяется для измерения и технологического учета расхода и объема мазута, масел, дизельного топлива, нефти, вязких жидкостей и т.п.
Ультразвуковой расходомер US800 - идеально решение для построения водомерного узла или узла учета тепловой энергии (на его базе) для ТЭЦ, котельных, тепловых пунктов, ЦТП, для теплосетей и водоканалов, водозаборных сооружений, КНС, предприятий нефтехимической и металлургической промышленности, других промышленных предприятий и объектов.
Ультразвуковой расходомер US-800 имеет межповерочный интервал 4 года.
Срок гарантии 2 года.
Ультразвуковой расходомер US-800 уверенно перекрывает всю серию ультразвуковых расходомеров UFM 001, ультразвуковых расходомеров UFM 003, ультразвуковых расходомеров UFM 005. US-800 легко заменяет ультразвуковые расходомеры UFM без внесения изменений по монтажу, обслуживанию и эксплуатации, а также поверке приборов.
ТЕХНИЧЕСКИЕ И ЭКСПЛУТАЦИОННЫЕ ХАРАКТЕРИСТИКИ US-800
| Диаметр
первичного преобраз., мм |
Диапазон
расхода** |
Относительная
погрешность, % |
|
расхода по индикатору и
частотному выходу
|
расхода по аналоговому выходу
|
объема по индикатору
|
|
15-150
|
Qmin - QP
|
± 2,0
|
± 2,5
|
± 2,0
|
|
15-150
|
QP – Qmax
|
± 1,0
|
± 1,5
|
± 1,0
|
|
200 -2000
|
Qmin - QP
|
± 2,0
|
± 2,5
|
± 2,0
|
|
200 -2000
|
QP – Qmax
|
± 1,0
|
± 1,5
|
± 1,0
|

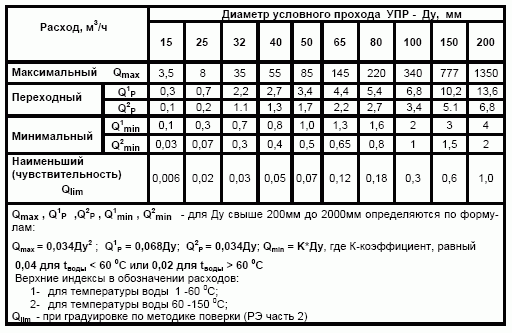

** Qmin - минимальный расход
QP – переходный расход;
Qmax – максимальный расход
|
Температура жидкости, °С
|
-40…+150 (до +200 -спецзаказ)
|
|
Давление жидкости в трубопроводе, МПа
|
до 1,6 (до 4 -спецзаказ)
|
|
Температура окр. среды в месте установки УПР, °С
|
-40…+60
|
|
Температура окр. среды в месте установки Эл. блока, °С
|
+1…+60
|
|
Степень защиты УПР / Эл.блока
|
IP67 / IP65
|
|
Длина соединительных кабелей, м
|
до 500 (до 2000 -спецзаказ)
|
|
Длина прямолинейных участков
(Ду 15-25 мм)
|
до ПП - 0 / после 0
|
|
Длина прямолинейных участков
(Ду 32-2000 мм)
|
до ПП -10 / после 3
|
|
Длина прямолинейных участков
(двухлучевое исполнение Ду 100-2000
мм)
|
до ПП -5 / после 3
|
|
Межповерочный интервал, год
|
4
|
|
Полный средний срок службы, лет
|
25
|
|
Число знакомест для индикации
|
9
|
|
Напряжение питания прибора, В
|
187…242
|
|
Максимальная потребляемая мощность, Вт
|
8
|
|
Габариты электронного блока, не более мм
|
200 х 120 х 85
|
|
Масса электронного блока, не более кг
|
1,2
|
|
Гарантийный срок, мес
|
24
|
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
Комплектующие для счетчика расхода US-800 производятся на предприятиях, сертифицированных по ISO, STO, TUV, что обеспечивает, благодаря применению импортной элементной базы (PHILIPS, TOSHIBA), отличное качество расходомера счетчика US-800 (на уровне требований ISO-9001).
- "Неубиваемость" ультразвукового расходомера: встроенные цепи автоматической защиты от перенапряжения и перегрева, US-800 единственный ультразвуковой счетчик расходомер, имеющий в стандартной комплектации гальваническую развязку первичного преобразователя расхода (трубы) от электронного блока. Благодаря этому, наличие паразитной ЭДС, помех и импульсов в питающей сети, электромагнитные наводки, а также ведение сварочных работ не ведет к выходу из строя ультразвукового расходомера жидкости US-800 и не оказывает влияния на его работу.
- В цену водяного счетчика расходомера включено все необходимое для его монтажа (фланцы, прокладки, болты и т.д.)
КОМПЛЕКТ ПОСТАВКИ US-800
 |
ЭЛЕКТРОННЫЙ БЛОК US-800
с большим информативным сегментным
(светодиодным) индикатором, на который выводятся расход (м3/ч),
объем (м3), время (ч) безотказной работы прибора, с частотным выходом
с диапазоном частот 0-1000 Гц или импульсным выходом с
программируемым весом импульса. |
 |
Ультразвуковой Преобразователь Расхода (УПР)
из нержавеющей стали (с уже установленными датчиками)
поставляется на трубы диаметром от 15 до 200 мм
либо от 250 до 2000 мм -
комплект для врезки в
трубопровод. |
 |
Соединительный КАБЕЛЬ (по заказу до 500 метров). |
ПО ЗАКАЗУ УСТАНАВЛИВАЮТСЯ
-
аналоговый (токовый) выход 0-5, 0-20, 4-20 мА (универсальный,
при необходимости диапазон перепрограммируется заказчиком).
-
релейные выходы для систем дозирования, регистрации, сигнализации и т.п....
подробнее "опция дозирование" >>
-
архивирование значений расходов и объемов - часовых (120 суток), суточных (120 cуток)
и месячных (190 мес) (ВНИМАНИЕ!вывод архива только на ПК!)...
подробнее "опция Архив" >>
-
цифровой интерфейс RS-485 для работы в сети (последовательный протокол,
совместимый с ADAM-4000 и l-7000).
Построение промышленных локальных
сетей на базе US-800 (до 255 приборов на любое расстояние,
подключение к единому месту диспетчера)...
подробнее "опция RS485" >>
-
цифровой интерфейс RS-232.
Подключение и вывод информации на ПК.
Бесплатное программное обеспечение...подробнее >>
-
GSM-связь с приборами...
подробнее "опция GSM-связь" >>
Передача информации со всех приборов на единый диспетчерский пункт посредством GSM-модемов.
Организация пульта сбора данных US-800 (на базе мобильного ПК).
-
одно или двухканальное исполнение
(два независимых канала измерения в одном Электронном блоке)
-
двухлучевые измерительные участки УПР из нержавеющей стали от 100 до 200 мм
(фланцевое соединение, высокая точность 0,5 % и надежность,
длина прямолинейных участков 5 Ду до и 3 Ду после).
-
измерительные участки УПР от 250 до 1000 мм (фланцевое соединение или
оторцованные под сварку, из черной стали со
спецпокрытием) - однолучевые или двухлучевые (высокая
точность 0,5% и надежность, длина прямолинейных участков 5 Ду до и 3 Ду после).
-
кислотостойкое исполнение измерительных участков УПР (молибденовая сталь
-10Х17Н13М2Т и др.), кислотостойкие пьезоэлектрические
преобразователи, покрытые фторопластом.
-
измерительные участки УПР на высокие давления до 4 Мпа (40 атм)
-
измерительные участки УПР с ультразвуковыми датчиками на высокие
температуры до +200 град. С
|
