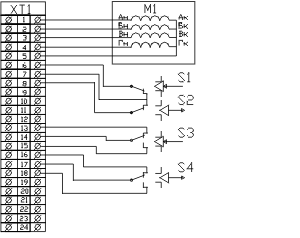

Схема электрическая принципиальная механизма ЭМП-1 (тип питания А)

Примечание. Схема применяется для
регулирующего гидроэлеватора
ОбозначениеНаименованиеКол-во
М1Двигатель шаговый 1
S1-S4Микропереключатель4(2)
S1-S4Клеммная колодка2

Рис. 1
