Клапаны запорно-регулирующие
Описание: клапаны запорно-регулирующие 15с945нж, 15с941нж являются двухходовыми или угловыми.
Назначение Клапаны запорно-регулирующие предназначены для применения: в местных и центральных тепловых пунктах (МТП, ЦТП); в системах горячего и холодного водоснабжения, теплоснабжения; а также для применения в различном технологическом оборудовании. Наряду с регулирующей клапаны выполняют и запорную функцию.
Рабочая среда:Клапаны запорно-регулирующие применяются для регулирования давления и расхода жидкостей и газов без абразивных частиц, таких как вода, водяной пар, воздух и среды, совместимые с материалами внутренних частей корпуса.
Условия эксплуатации:температура рабочей среды: вода - до +150С, пар - до +220С, газообразные среды от -40С до +220С; рабочее давление: до 1,6МПа.
Клапаны запорно-регулирующие неполнопроходные 15с945нж (КЗРН)
Технические характеристики, габаритные и присоединительные размеры:
Модификация
клапана | Диаметр условного прохода, Дy,
мм | Диаметр затворной части Дз,
мм | Условная пропускная способность, Kvy,
м3/ч | Условный ход затвора,мм | Масса, не более,
кг | Размеры,
мм |
|---|
| L | H |
|---|
| КЗРН-25/ХХ | 25 | 6,5
8
12
17
24,5 | 1,6
2,5
4,0
6,3
8 | 10 | 19 | 160 | 575 |
| КЗРН-32/ХХ | 32 | 16
23
29 | 10
16
22 | 10
10,5
15 | 22 | 180 | 590 |
| КЗРН-50/ХХ | 50 | 20
28
30
40 | 16
24
30
36 | 12,5
15
17
18,5 | 27 | 230 | 595 |
| КЗРН-80/ХХ | 80 | 37,5
40
47
55 | 36
40
50
63 | 15
17
17,5
18,5 | 35 | 310 | 610 |
| КЗРН-100/ХХ | 100 | 49
70 | 100
160 | 17
18,5 | 47 | 350 | 630 |

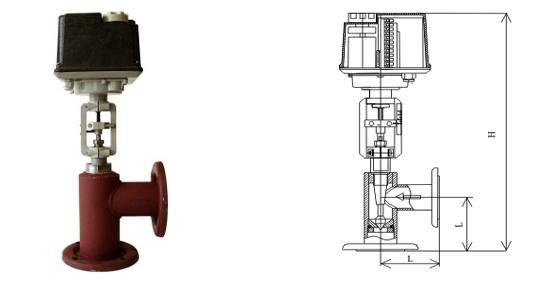

Клапаны запорно-регулирующие угловые 15с941нж (КЗРУ)
Технические характеристики, габаритные и присоединительные размеры:
Модификация
клапана | Диаметр условного прохода, Дy,
мм | Диаметр затворной части Дз,
мм | Условная пропускная способность, Kvy,
м3/ч | Условный ход затвора,мм | Масса, не более,
кг | Размеры,
мм |
|---|
| L | H |
|---|
| КЗРУ 50/9 | 50 | 9 | 2,3 | 9 | 17,8 | 125 | 567 |
| КЗРУ 50/13 | 13 | 4,8 | 13 |
| КЗРУ 50/15 | 15 | 6,6 | 15 |
| КЗРУ 50/18 | 18 | 9,3 | 18 |
| КЗРУ 80/20 | 80 | 20 | 12,6 | 20 | 23,6 | 155 | 612 |
| КЗРУ 80/22 | 22 | 16,7 | 22 |
| КЗРУ 80/26 | 26 | 23,7 | 26 |
| КЗРУ 80/34 | 34 | 40 | 18 | 617 |
| КЗРУ 80/42 | 42 | 60 | 22 |
| КЗРУ 80/50 | 50 | 80 | 25 |
|
