РТ-99П
Назначение:
Регулятор температуры РТ-99 модификации РТ-99П предназначен для обеспечения управления системами приточной вентиляции и воздушного отопления.
Технические характеристики.
| Наименование параметра | Значение | Примечание |
|---|
| Количество каналов регулирования | до 4-х | |
| Тип закона регулирования | ПИД | |
| Вид расписания | недельный график | |
| Количество температурных уставок | 2 | |
| Электропитание | ~ 220 В, 50 Гц, 16 Вт
~ 220 В, 50 Гц, 14 Вт | для контроллера
для адаптера |
| Масса (контроллера), не более | 3 кг
2 кг | для контроллера
для адаптера |
| Тип датчиков температуры | цифровой | на базе микросхемы DS18S20 |
| Диапазон и дискретность установки параметров | согласно табл. 12 | |
| Тип выходов | транзисторный ключ | для приводов с типом питания А, Б или В (см. Электрические привода для клапанов) |
| реле 2А, 250 В | для пускателей вентиляторов |
| Время хранения программы пользователя при отсутствии сетевого электропитания | не менее 8 лет | |
| Корпус | металлIP40 | |

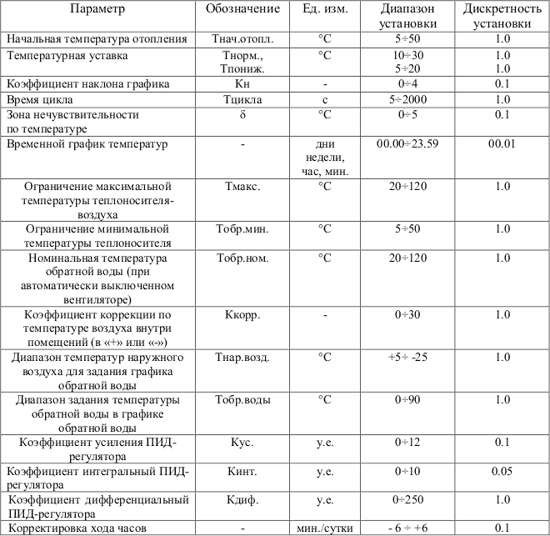

Таблица 12
Устройство:
Конструкция и схемотехника регуляторов РТ-99П соответствует базовым исполнениям РТ-99. Состав и исполнения регуляторов модификации РТ-99П приведён в таблице 10 (см. РТ-99). Схема электрических соединений приведена в следующей таблице.
Таблица 13
| Канал | Цепь | Сигнал | Клемма |
|---|
| 1 канал | Датчик помещения | +5В, общ. | ХТ 18 |
| Ш.Д. | ХТ 17 |
| Датчик воздушного потока прямой | +5В | ХТ 25 |
| Ш.Д. | ХТ 26 |
| общ. | ХТ 27 |
| Датчик обратной сетевой воды | +5В | ХТ 37 |
| Ш.Д. | ХТ 38 |
| Общ. | ХТ 39 |
| Команды на РО | Откр. | ХТ 47 |
| Закр. | ХТ 48 |
| Общ. | ХТ 49 |
| Реле управления вентилятором | Конт. 1. | ХТ 71 |
| Конт. 2 | ХТ 72 |
| 2 канал | Датчик помещения | +5В, общ. | ХТ 20 |
| Ш.Д. | ХТ 19 |
| Датчик воздушного потока прямой | +5В | ХТ 28 |
| Ш.Д. | ХТ 29 |
| общ. | ХТ 30 |
| Датчик обратной сетевой воды | +5В, общ. | ХТ 41 |
| Ш.Д. | ХТ 40 |
| Команды на РО | Откр. | ХТ 50 |
| Закр. | ХТ 51 |
| Общ. | ХТ 52 |
| Реле управления вентилятором | Конт. 1. | ХТ 73 |
| Конт. 2 | ХТ 74 |
| 3 канал | Датчик помещения | +5В, общ. | ХТ 22 |
| Ш.Д. | ХТ 21 |
| Датчик воздушного потока прямой | +5В | ХТ 31 |
| Ш.Д. | ХТ 32 |
| общ. | ХТ 33 |
| Датчик обратной сетевой воды | +5В, общ. | ХТ 43 |
| Ш.Д. | ХТ 42 |
| Команды на РО | Откр. | ХТ 53 |
| Закр. | ХТ 54 |
| Общ. | ХТ 55 |
| Реле управления вентилятором | Конт. 1. | ХТ 75 |
| Конт. 2 | ХТ 76 |
| 4 канал | Датчик помещения | +5В, общ. | ХТ 24 |
| Ш.Д. | ХТ 23 |
| Датчик воздушного потока прямой | +5В | ХТ 34 |
| Ш.Д. | ХТ 35 |
| общ. | ХТ 36 |
| Датчик обратной сетевой воды | +5В | ХТ 44 |
| Ш.Д. | ХТ 45 |
| Общ. | ХТ 46 |
| Команды на РО | Откр. | ХТ 56 |
| Закр. | ХТ 57 |
| Общ. | ХТ 58 |
| Реле управления вентилятором | Конт. 1. | ХТ 77 |
| Конт. 2 | ХТ 78 |
| Датчик температуры наружного воздуха | +5В, общ. | ХТ 16 |
| Ш.Д. | ХТ 15 |
Алгоритм работы:
Основная схема применения регулятора осуществляет регулирование температуры воздушного потока на выходе калорифера с учётом температуры поступающего наружного воздуха, температуры теплоносителя в обратном трубопроводе после калорифера, а также, при установке датчика температуры в помещении, корректировку (в положительную или отрицательную сторону) регулируемой температуры воздушного теплового потока с целью достижения требуемой уставки температуры в помещении. Формула регулирования температуры воздуха на выходе калорифера:
dТ = Ттеплонос - (Туст. + Кнаклона * (Тнач. отопл. - Тнар. возд.) + Ккорр *(Туст.- Тпом.))
Краткое пояснение обозначений параметров приводится в таблице 12. При этом параметр Т уст. принимает значения Туст (норм.) или Туст (пониж.) в зависимости от недельного графика.
В процессе регулирования регулятором осуществляются следующие ограничения на процесс регулирования температуры теплоносителя-воздуха:
1)График температуры обратной сетевой воды (общий для всех каналов);
2)Защита от размораживания - ограничение температуры теплоносителей 5°С - 50°С.
3)Ограничение максимальной температуры воздуха- теплоносителя - Ттепл.мах.
В случае установки значения коэффициента Ккорр.>0 и отсутствии датчика температуры в помещении регулятор по данному каналу, выдаёт сообщение об аварии и выполняет аварийное открытие клапана.
Алгоритм работы реле вентилятора в каждом канале, учитывает режим работы приточной вентиляции - приточная вентиляция или воздушное отопление, который задаётся пользователем программно, вентилятор калорифера при этом, работает по следующим условиям:
1) В режиме приточной вентиляции и наличии датчика температуры в помещении днём - непрерывная работа а, ночью - периодический режим;
2 )В режиме приточной вентиляции или в режиме воздушного отопления при отсутствии датчиков температуры в помещении днём - непрерывная работа, а ночью - отключение вентилятора;
3) В режиме воздушного отопления при наличии датчика температуры в помещении всё время - периодический режим работы калорифера.
Здесь по определению "ночь" - время с момента начала поддержания пониженной температуры воздуха в помещении; "день" - время с момента начала поддержания нормальной температуры воздуха в помещении.
Периодический режим работы вентилятора обеспечивает поддержание заданной температуры воздуха в помещении при отсутствии необходимости непрерывной вентиляции.
Во избежание частых пусков двигателя вентилятора датчик температуры воздуха помещения, не рекомендуется устанавливать в местах температурных потоков и возле выходных отверстий воздуховодов.
Программирование графика обратной воды производится в меню системных настроек.
Для защиты системы от размораживания регулятор производит аварийное отключение вентилятора при снижении какой либо из контролируемых температур до значения Т обр. min (5-50°С) и ниже и производит экстренное открытие регулирующего органа с целью прогрева калорифера (при этом срабатывает индикатор "Авария"). Алгоритм запуска вентилятора также предусматривает защиту системы от переохлаждения, т.е. учитывает Тобр. min.
При остановке вентилятора по условию режимов работы происходит выключение вентилятора, а за тем регулятор переходит к поддержанию температуры обратной воды Т обр. ном. (при этом температура воздуха-теплоносителя поддерживается не ниже Т обр. min с целью защиты от размораживания системы). |
