РТ-99
Назначение:
Регуляторы температуры РТ-99 применяются совместно с регулирующими клапанами или гидроэлеваторами или запорно-регулирующими клапанами для автоматизации процессов регулирования температуры теплоносителя, горячей воды или воздуха внутри помещений в системах управления отоплением, горячим водоснабжением (ГВС), приточной вентиляцией и другими технологическими процессами.
Таблица 8
| Наименование параметра | Значение | Примечание |
|---|
| Количество каналов регулирования | до 5-ти | |
| Тип закона регулирования | трёхпозиционный;
ПИД | для каналов отопления
для каналов ГВС |
| Вид расписания | недельный график | |
| Количество температурных уставок | 2 | | | Электропитание | ~ 220 В, 50 Гц, 16 Вт
~ 220 В, 50 Гц, 14 Вт
| для контроллера
для адаптера |
| Масса (контроллера), не более | 3 кг
2 кг | для контроллера
для адаптера |
| Тип датчиков температуры | цифровой | на базе микросхемы DS18S20 |
| Диапазон и дискретность установки параметров | согласно табл. 9 | |
| Тип выходов | транзисторный ключ | для приводов с типом питания А, Б или В (см. Электрические привода для клапанов) |
| реле 2А, 250В | для пускателей насосов |
| Время хранения программы пользователя при отсутствии сетевого электропитания | не менее 8 лет | |
| Корпус | металлIP40 | |

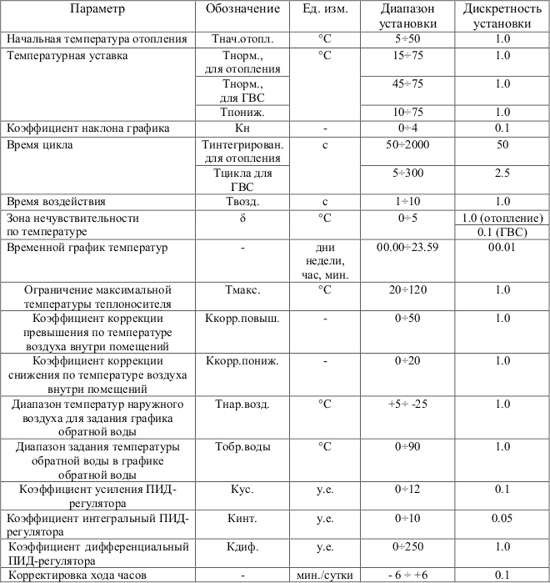

Таблица 9
Устройство:
Регуляторы РТ-99 имеют пять специализированных каналов регулирования, предназначенных для управления регулирующими и запорно-регулирующими клапанами или гидроэлеваторами с типами питания А, Б или В (см. Электрические привода для клапанов) производства ОАО "Завод Этон" или др. изготовителей. В таблице 10 приведены основные исполнения и состав регуляторов РТ-99.

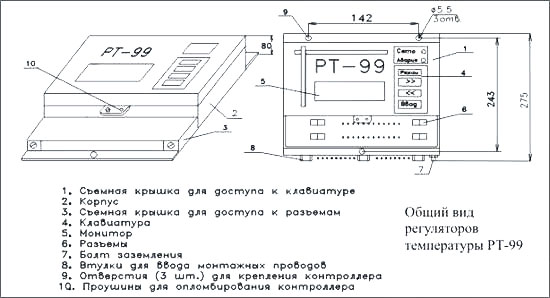

Контроллер является микропроцессорным электронным многоканальным блоком управления с встроенным таймером, энергонезависимой памятью, жидкокристаллическим русскоязычным дисплеем.
Для измерения температур теплоносителя, воздуха внутри помещения или наружного воздуха используются датчики температуры, состоящие из корпуса в различных вариантах исполнения и клеммных соединителей. В корпусе датчика установлена специализированная микросхема.

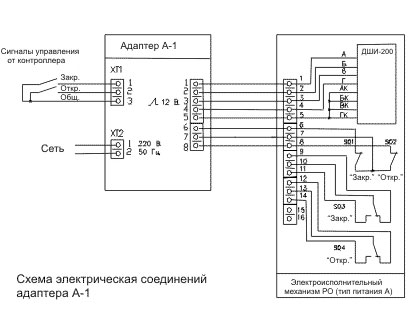

Адаптер является согласующим устройством между контроллером и приводом регулирующего органа (РО) с типом питания А. Адаптеры изготавливаются отдельным блоком. При использовании РО с типом питания Б из состава регулятора адаптеры исключаются.
Серийно изготавливаются также адаптеры А-2 для приводов на базе асинхронных двигателей на напряжение ~220/380В, в том числе для РО с типом питания В. По заказу изготавливаются адаптеры для приводов других типов, например, для приводов с питанием ± 15 В (адаптер А-3).
По желанию потребителя за дополнительную плату в регуляторы встраиваются релейные выходы для управления пускателями насосов по времени или выбранной температуре. Для каждого из пяти каналов регулирования может быть установлено по одному релейному выходу, но общее количество дополнительных релейных выходов - не более 4-х. (Параметры реле - Uнагр.=300 В, Iком.=2 А). Управление насосами реализуется следующим образом. В канале ПК релейный выход срабатывает при превышении заданной при пуско-наладочных работах пороговой температуре наружного воздуха (tпороговая) и отключается при снижении tнар.воздуха ниже tпорог. В каждом из каналов отопления фасадов А и Б насосы (корректирующие) через соответствующий релейный выход работают по алгоритму поддержания графика обратной воды. В каналах ГВС включение-выключение насосов (циркуляционных) производится по времени синхронно с переходом температур горячей воды: Тнормальная/Тпониженная.
Сменный модуль процессора позволяет оперативно установить вместо типовой программы работы программу, разработанную по спецзаказу.
Таблица 10

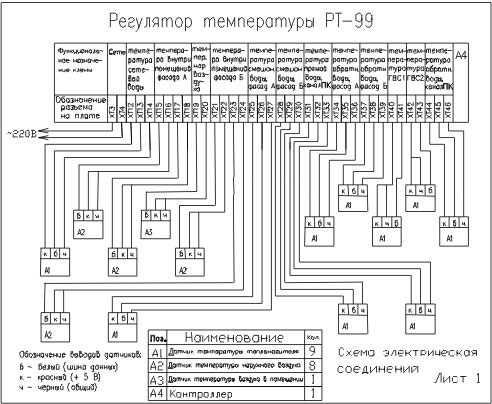

| Обозначение регулятора | Количество каналов | Назначение каналов | Назначение и количество датчиков температуры |
|---|
| теплоносителя | наружного воздуха | воздуха внутри помещений |
|---|
| РТ-99-00 | 5 | ПК+Акор+Бкор+ГВС1+ГВС2 | 9 | 1 | 4 |
| РТ-99-01 | 2 | ПК+ГВС1 | 3 | 1 | - |
| РТ-99-02 | 3 | Аб/кор+Бб/кор+ГВС1 | 5 | 1 | - |
| РТ-99-03 | 1 | ГВС1 | 1 | - | - |
| РТ-99-04 | 2 | ГВС1+ГВС2 | 2 | - | - |
| РТ-99-05 | 2 | Акор+ГВС1 | 3 | 1 | 2 |
| РТ-99-06 | 2 | Аб/кор+Бб/кор | 4 | 1 | - |
| РТ-99-07 | 2 | Акор+Бкор | 4 | 1 | 4 |
| РТ-99-08 | 3 | ПК+Аб/кор+Бб/кор | 6 | 1 | - |
| РТ-99-09 | 3 | ПК+Акор+Бкор | 6 | 1 | 4 |
| РТ-99-10 | 3 | Аб/кор+Бб/кор+ГВС1 | 5 | 1 | - |
| РТ-99-11 | 3 | Акор+Бкор+ГВС1 | 5 | 1 | 4 |
| РТ-99-12 | 3 | ПК+ГВС1+ГВС2 | 4 | 1 | - |
| РТ-99-13 | 3 | Акор+ГВС1+ГВС2 | 4 | 1 | 2 |
| РТ-99-14 | 4 | Аб/кор+Бб/кор+ГВС1+ГВС2 | 6 | 1 | - |
| РТ-99-15 | 4 | Акор+Бкор+ГВС1+ГВС2 | 6 | 1 | 4 |
РТ-99-16
(РТ-99П1) | 1 | Отопление (Акор) - для приточной вентиляции | 1 | 1 | 1 |
РТ-99-17
(РТ-99П2) | 2 | Отопление (Акор) - для приточной вентиляции | 2 | 1 | 2 |
РТ-99-18
(РТ-99П3) | 3 | Отопление (Акор) - для приточной вентиляции | 3 | 1 | 3 |
РТ-99-19
(РТ-99П4) | 4 | Отопление (Акор) - для приточной вентиляции | 4 | 1 | 4 |
где: ПК - канал отопления - погодный компенсатор;
Акор. - канал отопления фасада А с коррекцией по температуре воздуха внутри помещения;
Аб/кор.- канал отопления фасада А без коррекции по температуре воздуха внутри помещения;
Бкор. - канал отопления фасада Б с коррекцией по температуре воздуха внутри помещения;
Бб/кор. - канал отопления фасада Б без коррекции по температуре воздуха внутри помещения;
ГВС1,ГВС2- каналы горячего водоснабжения.

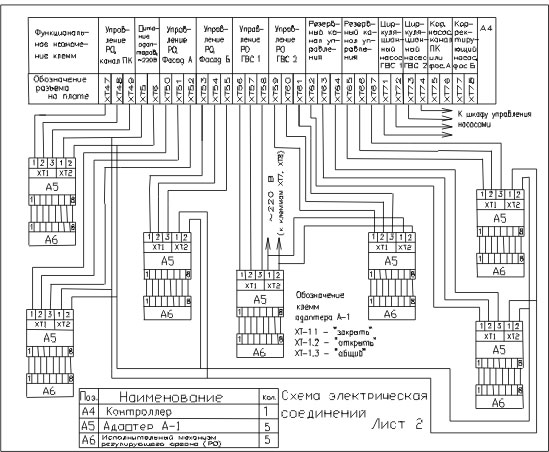

В состав регуляторов РТ-99 входят адаптеры А-1 - по 1 шт. на канал.
Алгоритм работы:
Многоканальный регулятор РТ-99 выполняет автоматическое управление исполнительными устройствами в системах регулирования температурой отопления, горячего водоснабжения или приточной вентиляции.
Регулятор температуры РТ-99 выполняет следующие функции регулирования:
- регулирование в системах отопления по отопительному графику зависимости температуры теплоносителя от температуры наружного воздуха - канал отопления - погодный компенсатор (ПК);
- регулирование в системах отопления по отопительному графику зависимости температуры теплоносителя от температуры наружного воздуха, недельному графику отопления с коррекцией или без коррекции графика отопления по температуре внутри помещения - каналы отопления фасадов А и Б (Акор., Бкор., Аб/кор., Бб/кор.);
- регулирование температуры воды в системах горячего водоснабжения по суточному графику - каналы горячего водоснабжения (ГВС1 и ГВС2);
- ограничение температуры обратной сетевой воды в системах отопления по программируемому графику от температуры наружного воздуха (Акор., Бкор., Аб/кор., Бб/кор.);
- температурная защита систем отопления и ГВС от размораживания (Акор., Бкор., Аб/кор., Бб/кор., ГВС1, ГВС2);
- ограничение максимальной температуры теплоносителя в системах отопления (Акор., Бкор., Аб/кор., Бб/кор.);
- управление циркуляционными насосами по времени в каналах ГВС (ГВС1, ГВС2);
- управление коректирующими насосами в каналах отопления по температуре наружного воздуха (ПК) или по температуре обратного теплоносителя (Акор., Бкор., Аб/кор., Бб/кор.).
Температурный график реализуется при наладке регуляторов следующими параметрами: температурная уставка, задаваемая недельным температурным графиком в канале отопления; температура начала отопления температурного графика; коэффициент наклона температурного графика и максимально-допустимая температура теплоносителя.
Регулирование температуры теплоносителя в канале ПК осуществляется по следующей функциональной зависимости:
dТ=Ттеплонос.- (Туст.+ Кнакл. *(Тнач.отопл. -Тнар.возд.)),
где: dТ - рассогласование между значениями измеренной и необходимой температурой теплоносителя,
Туст. - температурная уставка, задаваемая в канале отопления ПК, А или Б,
Ттеплонос. - измеренная температура теплоносителя,
Кнакл. - коэффициент наклона температурного графика,
Тнач.отопл. - температура начала отопления температурного графика,
Тнар.возд. - измеренная температура наружного воздуха.
В каналах отопления фасадов А и Б температурный график отопления определяется выражением:
dТ = Ттеплонос.-(Туст.+Кнакл.*(Тнач.отопл.-Тнар.возд.) + Ккорр.*(Туст.-Тпом.)]
В отличие от канала ПК здесь дополнительно существуют следующие параметры:
Ккорр.- коэффициент коррекции температурного графика по рассогласованию температуры воздуха в помещении от заданной температуры в положительную или отрицательную сторону (два разных значения),
Тпом.- усредненная измеренная температура воздуха в помещении для каждого фасада.
Дополнительно в процессе регулирования температуры теплоносителя участвуют ограничения максимально-допустимой температуры теплоносителя и программируемый график максимально-допустимой температуры обратной воды в зависимости от температуры наружного воздуха. В регуляторах программно реализована функция защиты от размораживания регулируемой системы.
|
