РТ-2000A
Назначение
Регуляторы температуры РТ-2000А применяются совместно с регулирующими клапанами, или гидроэлеваторами, или запорно-регулирующими клапанами для автоматизации процессов регулирования температуры теплоносителя, горячей воды или воздуха внутри помещений в системах управления отоплением, горячим водоснабжением (ГВС), приточной вентиляцией и другими технологическими процессами. Регуляторы температуры исполнений РТ-2000Р имеют до двух дополнительных релейных выходов для управления пускателями насосов.
В регуляторах установлены флэш-память для архивирования температур и порт RS232 для скачивания архивных данных.
Через интерфейс RS23 возможно организовать диспетчерский контроль и управление системой регулирования тепловой энергии с удалённой ЭВМ.
Технические характеристики
Таблица 1
| Наименование параметра | Значение | Примечание |
|---|
| Количество каналов регулирования | до 2-х | независимые, универсальные |
| Тип закона регулирования | трёхпозиционный;ПИД | |
| Вид расписания | недельный график +
годовое расписание
праздничных дат | |
| Количество температурных уставок | 6 | |
| Электропитание | ~ 220 В, 50 Гц, 8 Вт | |
| Масса (контроллера), не более | 4,0 кг | |
| Тип датчиков температуры | цифровой | на базе микросхемы DS18S20 |
Диапазон и дискретность
установки параметров | согласно табл. 2 | |
| Тип выходов | реле 2 А , 250 В | для приводов
с типом питания Б или В
(см. Электрические привода для клапанов)
для пускателей насосов
(для РТ-2000Р) |
Время хранения программы
пользователя при отсутствии
сетевого электропитания | не менее 8 лет | |
| Корпус | полимер IP54* | |
*Примечание. Регуляторы РТ-2000Ам отличаются от исполнений РТ-2000А только конструкцией корпуса:
материал корпуса РТ-2000А - поликарбонат, а РТ-2000Ам – полистирол.
Таблица 2
| Параметр | Обозначение | Ед. изм. | Диапазон
установки | Дискретность
установки |
|---|
| Начальная температура отопления | Тнач.отопл. | °С | 0 ÷ 50 | 0.5 |
| Температура излома графика | Тизл. | °С | - 35 ÷ 0 | 0.5 |
Максимальная
температура теплоносителя | Тмакс. | °С | 50 ÷ 125 | 0.5 |
Минимальная
температура теплоносителя | Тмин. | °С | 20 ÷ 70 | 0.5 |
| Температурная уставка | Туст. | °С | 7 ÷ 125 | 0.5 |
Коэффициент
наклона графика I зоны | Кнакл.1 | - | 0 ÷ 4 | 0.1 |
Коэффициент
наклона графика II зоны | Кнакл.2 | - | 0 ÷ 4 | 0.1 |
Коэффициент коррекции по
температуре воздуха в помещении | Ккорр. | °С | 0 ÷ 4 | 0.1 |
| Время цикла | Тцикла | с | 2.5 ÷ 2000 | 2.5 |
| Время воздействия | Твозд. | с | 1 ÷ 1400 | 0.1 |
Зона нечувствительности
по температуре | Δ | °С | 0 ÷ 5 | 0.1 |
| Временной график температур | - | дни недели,
16 празднич-
ных дней,
час, мин. | 00.00 ÷ 23.59 | 00.01 |
Диапазон температур
наружного воздуха
для задания графика
обратной воды | Тнар.возд. | °С | +15 ÷ -35 | 1.0 |
Диапазон задания температуры
обратной воды в
графике обратной воды | Тобр.воды | °С | 20 ÷ 125 | 0.5 |
Коэффициент усиления
ПИД-регулятора | Кус. | у.е. | 0 ÷ 9999 | 1 |
Коэффициент интегральный
ПИД-регулятора | Кинт. | у.е. | 0 ÷ 9999 | 1 |
Коэффициент дифференциальный
ПИД-регулятора | Кдиф. | у.е. | 0 ÷ 9999 | 1 |
Защитный интервал клапана
для ПИД-регулятора | tзащ. клапана | с | 0 ÷ 9.9 | 0.5 |
Период записи
архивируемых данных | tархив. | с | 10 ÷ 3600 | 10 |
Параметры управления
релейными выходами
для насосов:
- условия работы реле | по недель-
ному графику | - | - | - |
| Т наружн. | °С | -5 ÷ +20 | 0.5 |
| Т обр. | °С | 7 ÷ 99.5 | 0.5 |
| dТ обр. | °С | -30 ÷ +30 | 0.5 |
| Вкл. | - | - | - |
| Выкл. | - | - | - |
| - защитный интервал насоса | tзащ. насоса | c | 0 ÷ 1500 | 1 |

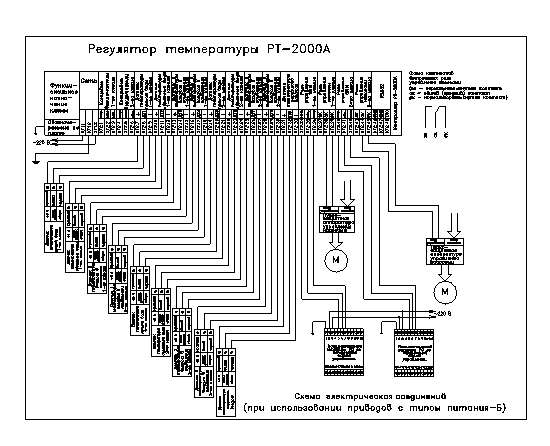

Устройство
Регуляторы РТ-2000А имеют один или два независимых, универсальных канала регулирования, предназначенных для управления регулирующими и запорно-регулирующими клапанами или гидроэлеваторами с типами питания Б или В (см. часть II, раздел 5 каталога) производства ОАО «Завод Этон» или др. изготовителей.
В таблице 3 приведены основные исполнения и состав регуляторов РТ-2000А.
Таблица 3
Обозначение
регулятора | Количество
каналов | Назначение
каналов | Назначение и количество
датчиков температуры |
|---|
наружного
воздуха | теплоносителя | обратной
воды | воздуха в
помещении |
|---|
| РТ-2000А-00 | 2 | Отопление | 1 | 2 | 2 | 4* |
| РТ-2000А-01 | 1 | Отопление | 1 | 1 | 1 | 2* |
| РТ-2000А-02 | 2 | ГВС | - | 2 | 2* | - |
| РТ-2000А-03 | 1 | ГВС | - | 1 | 1* | - |
| РТ-2000А-04 | 2 | Отопление, ГВС | 1 | 2 | 1+1* | 2* |
где: Отопление - канал отопления с коррекцией или без коррекции по температуре воздуха внутри помещения;
ГВС - канал горячего водоснабжения.
* - датчики поставляются по дополнительному заказу.
Алгоритм работы регулятора
Каждый канал регулятора РТ-2000А может быть независимо настроен на выполнение одной из следующих функций регулирования:
- регулирование температуры теплоносителя в системе отопления с коррекцией или без коррекции по температуре воздуха внутри помещения;
- регулирование температуры воздуха в системах приточной вентиляции;
- регулирование температуры горячей воды в системе ГВС.
При регулировании любой из систем предусматривается возможность снижать регулируемую температуру на ночное время, в выходные и праздничные дни.
К дополнительным релейным выходам при необходимости подключается пуско-защитная аппаратура насосов или вентиляторов, которая управляется перепрограммируемым алгоритмом регулятора.
Регулирование температуры теплоносителя в системе отопления осуществляется по следующей функциональной зависимости:
ΔТ = Ттеплонос – (Туст. + Кнаклона * (Тнач. отопл. – Тнар. возд.) + Ккорр. *(Туст.- Тпом.)),
где: ΔТ – рассогласование между значениями измеренной и необходимой температурой теплоносителя,
Туст. – температурная уставка, задаваемая недельным температурным графиком в канале отопления,
Ттеплонос. – измеренная температура теплоносителя,
Кнакл. – коэффициент наклона температурного графика,
Тнач.отопл. – температура начала отопления температурного графика,
Тнар.возд. – измеренная температура наружного воздуха,
Ккорр. – коэффициент коррекции по температуре воздуха внутри помещений,
Тпом. – измеренная температура воздуха внутри помещений.
Если датчики температуры воздуха внутри помещения не предусматриваются коэффициент коррекции устанавливают равным нулю.
В алгоритм регулирования каждого канала может включаться ограничение температуры обратной воды по датчику в обратном трубопроводе соответствующего канала и температуре наружного воздуха. Наличие шести суточных температурных уставок позволяет осуществлять режим натопа в каналах отопления и устанавливать удобный временной режим работы температуры ГВС на предприятиях, а также задавать оптимальный график работы дополнительных релейных выходов. Регулятор имеет годовой таймер, позволяющий также устанавливать до 16 праздничных дат.
Удобство программирования регулятора обеспечивается применением текстового двухстрочного русскоязычного жидкокристаллического дисплея и системы контекстных меню.
При регулировании температуры ГВС регулятор поддерживает текущую температурную уставку и при этом осуществляется контроль температуры обратной воды от бойлера, чем исключается нерациональное расходование теплоносителя и его перегрев в обратном трубопроводе при отсутствии разбора горячей воды. Функция контроля температуры обратной воды в любом контуре регулирования может быть программно отключена.
Для удобства настройки регулятора под широкий диапазон параметров различных систем отопления и ГВС имеется возможность программной установки ПИД- или 3-хпозиционного законов в любом из контуров регулирования.
При использовании дополнительных релейных выходов управления насосами при настройке регуляторов РТ-2000А выбирается одно из следующих условий работы реле.
1. «Выкл.» - реле в данном канале всё время выключено (не используется).
2. «По недельному графику» - при использовании данного режима управление дополнительным реле производится по времени параллельно действию определённых уставок.
3. «Тнаружн.» - выбирается пороговая температура наружного воздуха, при превышении которой происходит включение реле в данном канале. (Режим обычно используется для включения корректирующего насоса в системе отопления в нижней точке излома температурного графика).
4. «Тобратн.» - выбирается значение температуры обратного теплоносителя, при превышении которой происходит включение реле.
5. «dТобр.» - задается значение рассогласования между программируемым графиком максимально-допустимой температуры теплоносителя в обратном трубопроводе и её фактическим значением. При превышении этого значения происходит включение реле насоса.
6. «Вкл.» - реле в данном канале всё время включено. |
|
|
|
