РТ-2000
Назначение:
Регуляторы температуры РТ-2000 применяются совместно с регулирующими клапанами или гидроэлеваторами или запорно-регулирующими клапанами для автоматизации процессов регулирования температуры теплоносителя, горячей воды или воздуха внутри помещений в системах управления отоплением, горячим водоснабжением (ГВС), приточной вентиляцией и другими технологическими процессами.
Технические характеристики.
Таблица 5
| Наименование параметра | Значение | Примечание |
|---|
| Количество каналов регулирования | до 2-х | независимые, универсальные |
| Тип закона регулирования | трёхпозиционный; ПИД | |
| Вид расписания | недельный график + годовое расписание праздничных дат | |
| Количество температурных уставок | 4 | |
| Электропитание | ~ 220 В, 50 Гц, 15 Вт | |
| Масса (контроллера), не более | 3,2 кг | |
| Тип датчиков температуры | цифровой | на базе микросхемы DS1620 |
| Диапазон и дискретность установки параметров | согласно табл. 6 | |
| Тип выходов | транзисторный ключ | для приводов с типом питания А, Б или В (см. Электрические привода для клапанов) |
| Время хранения программы пользователя при отсутствии сетевого электропитания | не менее 8 лет | |
| Корпус | металлIP54 | |
Таблица 6

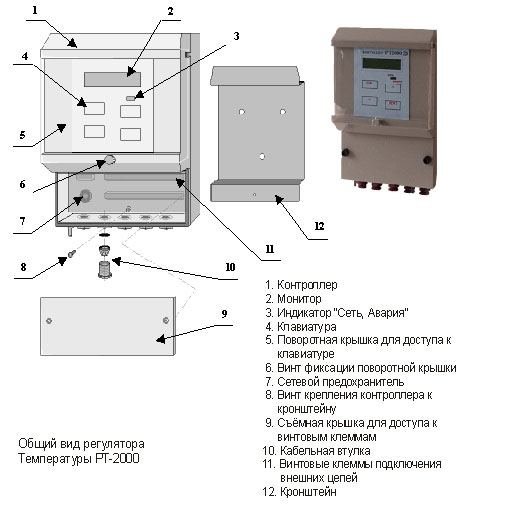

Устройство:
Регуляторы РТ-2000 имеют два независимых, универсальных канала регулирования, предназначенных для управления регулирующими и запорно-регулирующими клапанами или гидроэлеваторами с типами питания А, Б или В (см. Электрические привода для клапанов) производства ОАО "Завод Этон" или др. изготовителей. В таблице 7 приведены основные исполнения и состав регуляторов РТ-2000.
Таблица 7
| Обозначение регулятора | Количество каналов | Назначение каналов | Назначение и количество датчиков температуры |
|---|
| теплоносителя | наружного воздуха |
|---|
| РТ-2000-00 | 2 | Аб/кор. | 4 | 1 |
| РТ-2000-01 | 1 | Аб/кор. | 2 | 1 |
| РТ-2000-02 | 2 | ГВС1, ГВС2 | 2 | - |
| РТ-2000-03 | 1 | ГВС1 | 1 | - |
| РТ-2000-04 | 2 | Аб/кор., ГВС1 | 3 | 1 |
где: Аб/кор.-канал отапления А без коррекции по температуре воздуха внутри помещения;
ГВС1, ГВС2 - каналы горячего водоснабжения.
Алгоритм работы:
Каждый канал регулятора РТ-2000 может быть независимо настроен на выполнение одной из следующих функций регулирования:
- регулирование температуры теплоносителя в системе отопления - погодный компенсатор;
- регулирование температуры теплоносителя в системе отопления по недельному графику;
- регулирование температуры воздуха в системах приточной вентиляции;
- регулирование температуры воды в системе ГВС.
Регулирование температуры смешанного теплоносителя в системе отопления осуществляется по следующей функциональной зависимости:
dТ=Ттеплонос.- (Туст.+ Кнакл. * (Тнач.отопл. - Тнар.возд.)),
где: dТ - рассогласование между значениями измеренной и необходимой температурой теплоносителя,
Туст. - температурная уставка, задаваемая недельным температурным графиком в канале отопления,
Ттеплонос. - измеренная температура теплоносителя,
Кнакл. - коэффициент наклона температурного графика,
Тнач.отопл. - температура начала отопления температурного графика,
Тнар.возд. - измеренная температура наружного воздуха.
В алгоритм регулирования каждого канала может включаться ограничение температуры обратной воды по датчику в обратном трубопроводе соответствующего канала и температуре наружного воздуха (в режиме регулирования ГВС выставляется одно ограничивающее значение температуры обратной воды, для каналов отопления программируется ограничивающий график). Наличие четырех суточных температурных уставок, позволяет осуществлять режим натопа в каналах отопления и устанавливать удобный временной график температуры ГВС на предприятиях. Регулятор имеет годовой таймер с автоматической сменой режимов летнего и зимнего времени, позволяющий также устанавливать до 16 праздничных дат.
Удобство программирования регулятора обеспечивается применением текстового двухстрочного русскоязычного жидкокристаллического дисплея и системы контекстных меню.
При регулировании температуры ГВС регулятор поддерживает текущую температурную уставку и при этом осуществляется контроль температуры обратной воды от бойлера, чем исключается нерациональное расходование теплоносителя и его перегрев в обратном трубопроводе при отсутствии разбора горячей воды. Функция контроля температуры обратной воды в любом контуре регулирования может быть программно отключена.
Для удобства настройки регулятора под широкий диапазон параметров различных систем отопления и ГВС имеется возможность программной установки ПИД- или 3-хпозиционного законов в любом из контуров регулирования.

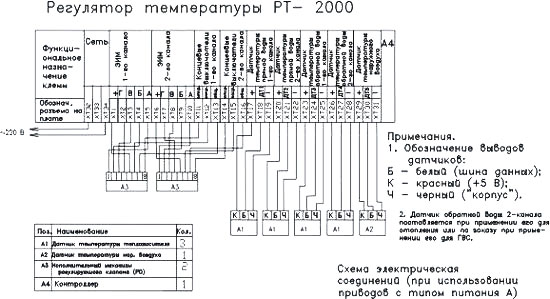

Схемотехника и программное обеспечение регулятора позволяют настраивать выходные сигналы как для непосредственного управления шаговыми импульсными двигателями привода (клапаны с типом питания А), так и для управления пускозащитной аппаратурой приводов на базе асинхронных двигателей на напряжение ~220/380 В (клапаны с типами питания Б и В).
Встроенный стабилизатор тока источника питания шагового двигателя обеспечивает качественную работу шагового двигателя даже при значительном удалении его от контроллера. |
