Фильтры сетчатые ФСМ и ФССМ
Применяются:
Для улавливания стойких механических примесей, в том числе ферромагнитных в холодной и горячей воде и других неагрессивных жидкостях с температурой до 150 °С и давлением до 1,6 МПа
Выпускаются:
Исполнение с магнитной вставкой в улавливающей камере - ФСМ
С фланцевым присоединением чугунные– тип I.
Технические характеристики:
1. Условное давление Ру=1,6 МПа (16кгс/см2). Температура фильтруемой среды до 150 °С
2. Присоединительные размеры фланцев для фильтров с фланцевым присоединением по ГОСТ 12815-80 на Ру16 кгс/см2.
Материал:
Корпус: чугун СЧ – для фильтров в фланцевым присоединением (литая конструкция тип I.
Фильтрующий элемент: Сетка из нержавеющей стали по ГОСТ5632-81 с ячейкой 1,4х1,4 мм2. (По заказу потребителя фильтр может быть изготовлен с необходимы параметрами фильтрующей сетки по ГОСТ 3826)

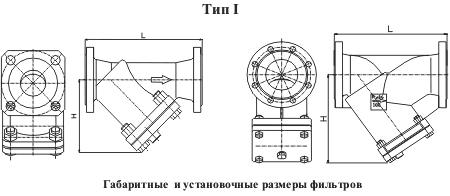

Таблица 1. Основные габаритные и установочные размеры фильтров сетчатых чугунных ФСМ - с фланцевым присоединением.
| Типоразмер фильтра | Наименование показателя |
|---|
| Диаметр условного прохода dy, мм | Строительная длина L, мм | Вылет улавливающей камеры Н, мм | Масса, кг |
|---|
| Тип I – с фланцевым присоединением (чугунное литьё) |
| ФСМ-50 | 50 | 230 | 140 | 18 |
| ФСМ-80 | 80 | 310 | 180 | 23 |

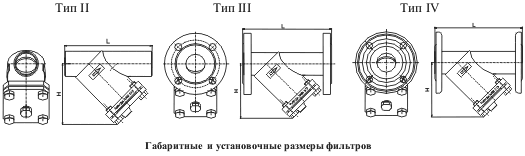

Таблица 2. Основные габаритные и установочные размеры фильтров сетчатых сварных ФССМ - с присоединением под приварку и с фланцевым присоединением.
| Типоразмер фильтра | Наименование показателя |
|---|
| Диаметр условного прохода dy, мм | Строительная длина L, мм | Вылет улавливающей камеры Н, мм | Масса, кг |
|---|
| Тип II – с присоединением под приварку |
| ФССМ-50 | 50 | 230 | 140 | 5 |
| ФССМ-80 | 80 | 310 | 180 | 9,5 |
| ФССМ-100 | 100 | 350 | 220 | 14,5 |
| Тип III – сварные с цельнометаллическими фланцами |
| ФССМ-50 | 50 | 230 | 142 | 10 |
| ФССМ-80 | 80 | 310 | 182 | 16,9 |
| ФССМ-100 | 100 | 350 | 220 | 24,1 |
| Тип IV – сварные со штампованными фланцами |
| ФССМ-50 | 50 | 230 | 142 | 6,5 |
| ФССМ-80 | 80 | 310 | 182 | 11,7 |
| ФССМ-100 | 100 | 350 | 220 | 17,2 |
|
