Краны шаровые с фланцевым присоединением

Краны шаровые с фланцевым присоединением

Применяются:
для перекрытия потоков жидких сред и пара, таких как: вода, пар, нефтепродукты, прочих слабоагрессивных сред в качестве запорной арматуры (КШ) и газообразных, таких как природный по ГОСТ5542-87 и сжиженный газ по ГОСТ 20448-80 промышленного и коммунально-бытового назначения (КШГ).

Материал:
Корпус - сталь Ст3пс
Затворные части:
сёдла - фторопласт Ф4
шар – сталь 12Х18Н10Т
Уплотнение штока – фторопласт Ф4

Технические характеристики
1. Условное давление Ру=1,6 МПа (16кгс/см2)
2. Класс герметичности затвора - не ниже С по ГОСТ 9544 – для жидких сред и пара, класс герметичности затвора – А по ГОСТ 9544 – для газообразных сред.

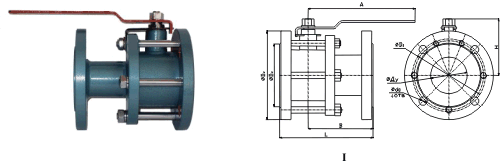

3. Основные размеры приведены на рисунке и в таблице

Примечание:
Возможен по согласованию с потребителем выпуск кранов с измененными строительными длинами (L, мм) в сторону увеличения, но не более 3-го ряда размеров по ГОСТ28908.(кроме dу=100мм)

Средняя наработка на отказ 3000 циклов
Средний ресурс до капитального ремонта 3600 циклов в течении срока службы 10 лет
Гарантийный срок эксплуатации 36 месяцев





Основные габаритные и присоединительные размеры кранов 11с 67п (фланцевое исполнение)


Обозначение dy, мм dc, мм D1, мм D2 , мм D3 , мм d0 , мм L, мм А, мм В, мм Н, мм Масса, кг
КШ-50, КШГ-50 50 50 125 103 160 17 178 225 127 108,5 9,5
КШ-80, КШГ-80 80 80 160 138 195 17 205 340 135 137 17,5
КШ-100/80 100 80 180 158 215 18 230 650 148 148 22,4
КШ-100, КШГ-100 100 100 180 158 215 18 230 650 148 148 22,4


Основные габаритные и присоединительные размеры крана 11с 9п (сварной с фланцевым присоединением)


Обозначение Dy, мм L, мм A, мм H , мм Масса, кг
Тип I - с цельнометаллическими фланцами
КШ-50 50 230 225 136 6,5
КШ-80 80 310 340 158 16
КШ-100 100 350 650 190 20,7
Тип II - со штампованными фланцами
КШ-50 50 230 225 136 5,5
КШ-80 80 310 340 158 10,8
КШ-100 100 350 650 190 13,8
