УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР US-800: ПОДКЛЮЧЕНИЕ ПО RS-485
US-800 может обеспечить выполнение коммуникационной функции в составе
промышленной сети на основе интерфейса RS-485, позволяющей контролировать
его параметры при помощи внешнего устройства (компьютера, микропроцессорной
системы управления).
Интерфейс RS-485 используется для передачи сигнала в обоих направлениях по
двум прововодам (витая пара).
RS-485 является стандартным интерфейсом, специально спроектированным
для двунаправленной передачи цифровых данных в условиях индустриального окружения.
Он широко используется для построения промышленных сетей, связывающих устройства
с интерфейсом RS-485 на расстоянии до 1,2 км (репитеры позволяют увеличить
это расстояние).
Линия передачи сигнала в стандарте RS-485 является дифференциальной,
симметричной относительно "земли".
Один сегмент промышленной сети может
содержать до 32 устройств. Передача сигнала по сети является двунаправленной,
инициируемой одним ведущим устройством, в качестве которого обычно используется
офисный или промышленный компьютер (контроллер).
Если управляющий компьютер по
истечении некоторого времени не получает от модуля ответ, обмен прерывается и
инициатива вновь передается управляющему компьютеру. Любой модуль, который ничего
не передает, постоянно находится в состоянии ожидания запроса.
Ведущее устройство
не имеет адреса, ведомые - имеют.
Применение интерфейса RS-485 позволяет расположить приборы US-800 в непосредственной
близости к контролируемому оборудованию и таким образом уменьшить общую длину проводов
и величину паразитных наводок на входные цепи.
Размер адресного пространства модулей
позволяет объединить в сеть 256 устройств.
Поскольку нагрузочная способность интерфейса
RS-485 модулей составляет 32 стандартных устройства, для расширения сети до 256
единиц необходимо использовать RS-485 репитеры между фрагментами, содержащими до
32 модулей.
Конвертеры и репитеры сети не являются адресуемыми устройствами и
по этому не уменьшают предельную размерность сети.
Для построения сети рекомендуется использовать экранированную витую пару проводов.
Модули подключаются к сети с помощью клемм DATA+ и DATA-.
Любые разрывы зависимости импеданса линии от пространственной координаты вызывают
отражения и искажения сигналов.
Чтобы избежать отражений на концах линии,
к ним подключают согласующие резисторы.

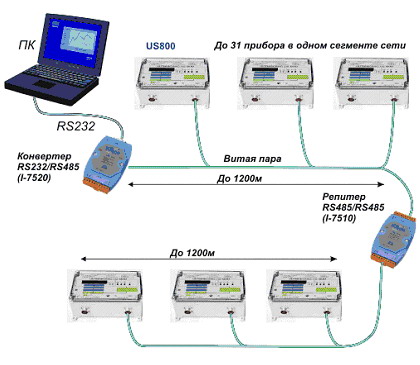

Наилучшей топологией сети является
длинная линия, к которой в разных местах подключены адресуемые устройства:
 |
