ИСПОЛНЕНИЕ УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА US800DOZ C ДОПОЛНИТЕЛЬНОЙ ФУНКЦИЕЙ "ДОЗИРОВАНИЕ".

US800DOZ обеспечивает выполнение всех функций ультразвукового расходомера US800 (см. US800.421364.001РЭ), с дополнительной функцией "Дозирование".

Функция "Дозирования" расходомера заключается в возможности:

• задания значения объема дозирования;


• отработки пуска (при нажатии клавиши "СТАРТ");


• "стоп" дозирования (при прохождении заданного объема);


• выдаче сигнала (на релейном выходе) на исполнительное устройство (насос и т.п.).

Дополнительно к основным счетчикам объема (об_1) и времени наработки (ВРЕ_НАРАБ_1) в US800DOZ присутствует :

• Задание объема дозирования (оb_3АдАН);


• Осталось дозировать (оb_ОС);


• Пройденный через УПР объем во время дозирования (оb_ПР).

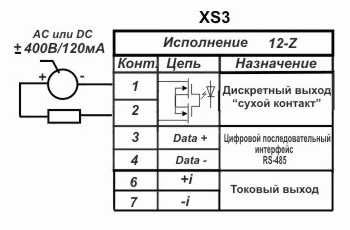

Обозначение кантактов разьема XS3:

Для осуществления процесса дозирования необходимо:

1)  Перейти на поле "оb_3АдАН" нажав необходимое количество раз на кнопку "РЕЖИМ" (желтая кнопка на левой стороне прибора);
2)  В поле ввода (мигающий символ) методом перебора, выбрать необходимую цифру значения объема (красная кнопка на левой стороне прибора). Смену позиции (выбор разряда) изменяемого значения производить нажатием синей кнопки (левая сторона прибора);
3)  После ввода необходимого значения нажать кнопку "СТАРТ" (красная кнопка на правой стороне), осуществив пуск режима дозирования (срабатывание реле);
     * - пуск дозирования возможен только из режима "оb_3АдАН".
4)  Для слежения за процессом дозирования - перейти на необходимый параметр, нажав необходимое количество раз на кнопку "РЕЖИМ";
5)  При достижении заданного объема произойдет размыкание контактов реле - дозирование закончено.

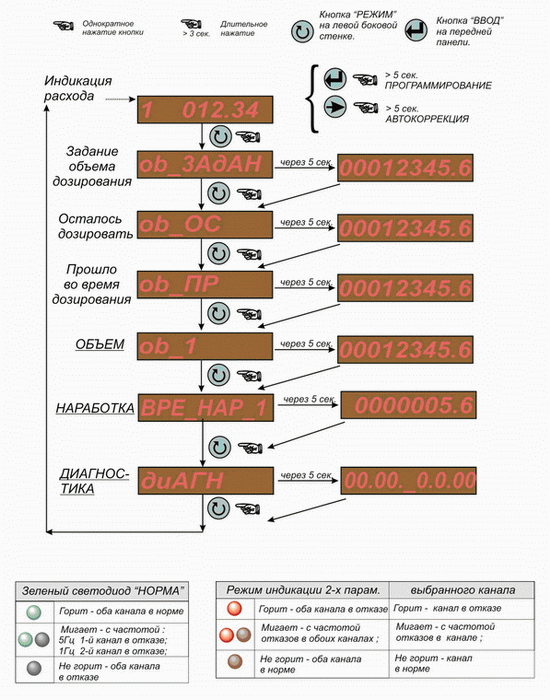

Диаграмма работы:
