Прямой вывод на печать
К корректору ELCOR можно напрямую подключить
принтер с последовательным портом Epson LX300+. При этом не трубется
компьютер или ноутбук и программное обеспечение. Для этого требуется
специальный кабель-адаптер (его схема приведена ниже). Вывести на цифропечать
можно следующие данные: месячный архив, суточный архив, архив настройки,
статусовый архив и сервисные данные.
Вывод
на цифропечать
Для перехода в режим цифропечати необходимо
на 2 сек. нажать обе кнопки корректора. После этого он перейдет в режим
вывода на цифропечать, о чем будет свидетельствовать надпись на экране
"Prn". После этого необходимо с помощью клавиш установить
необходимую дату и верхней клавишей выбрать тип архива, которые необходимо
получить на бумажном носителе:
A - месячный архив
B - архив настройки
C - статусовый архив
D - суточный архив
E - сервисные данные
После выбора типа архива его можно отправить на печать нажав нижнюю
клавишу. Во время передачи данных на дисплее появится изображение "\/
\/ \/ \/ \/ \/ \/ \/ \/ \/ \/ \/", свидетельствующее о идущем процессе
передачи данных.
Схема
распайки кабеля-адаптера

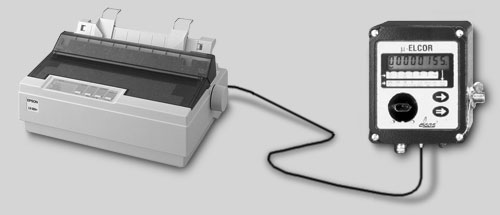

Схема
подключения принтера Epson LX300+
Рекомендуемая
настройка параметров принтера Epson LX300+
| Page length for tractor |
12 inch |
| Skip over perforation
|
Off |
| Auto tear |
Off |
| Auto line feed Off |
Off |
| Print direction |
Bi-D |
| Software |
ESC/P |
| 0 slash |
0 |
| Hiqh speed draft |
On |
| I/F mode |
Serial |
| Auto I/F wait time |
10 seconds |
| Baud rate |
9600BРS |
| Parity |
None |
| Data length |
8bit |
| Parallel I/F bidirectional
mode |
Off |
| Packet mode |
Off |
| Character table |
PC 866 |
| International character
set for Italic table |
Italic U.S.A. |
| Manual feed wait time |
1,5 seconds |
| Auto CR (IBPI 2380 Plus) |
Off |
| IBM character table |
Table2 |
Скачать
рекомендуемые параметры настройки принтера (в формате txt).
Дополнительные
материалы
Параметры настройки принтера Epson LX300+ (82 КБ)
Пример распечатки месячного архива (213 КБ)
Пример распечатки архива настройки (62 КБ)
Пример распечатки статусного архива (71 КБ)
Пример распечатки суточного архива (190 КБ)
Пример распечатки сервисных данных (179 КБ) |
